您的位置：您的位置：首頁 → 高壓電器 → 高壓穿墻套管 → CWLB-35KV/(400-3000)A戶內外鋁導體高壓穿墻套管

產品名稱：

CWLB-35KV/(400-3000)A戶內外鋁導體高壓穿墻套管

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 高壓穿墻套管

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CWLB-35KV/(400-3000)A戶內外鋁導體高壓穿墻套管產品詳細說明：

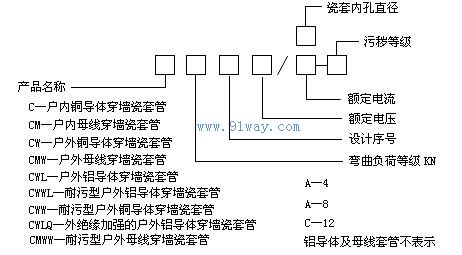

CWLB-35KV/(400-3000)A戶內外鋁導體高壓穿墻套管型號

安裝使用說明
1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。
2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。
4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋最大尺寸開孔。

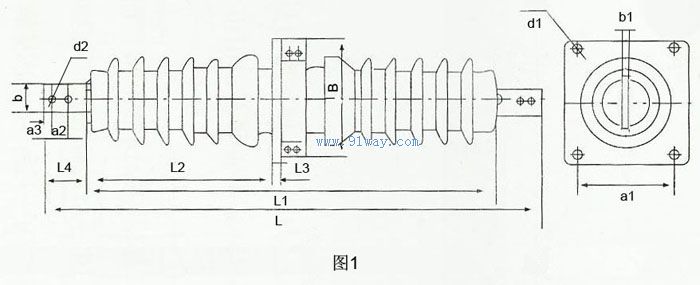

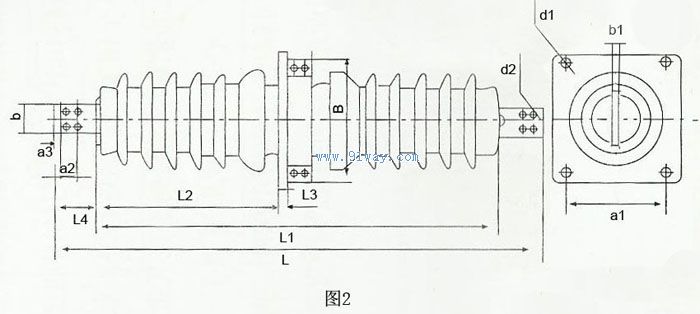

外形及安裝尺寸

型號	圖號	額定電壓KV	額定電流A	5秒鐘短時電流kA不小于	戶外端公稱爬電距離mm	工頻電壓kv不小于				BIL KV peak 不小于	彎曲破壞負荷kN不小于
型號	圖號	額定電壓KV	額定電流A	5秒鐘短時電流kA不小于	戶外端公稱爬電距離mm	干耐受	濕耐受	擊穿	可見電暈	BIL KV peak 不小于	彎曲破壞負荷kN不小于
CWLB-35/400	1	35	400	7.2	595	110	80	176	25.8	195	7.5
CWLB-35/600	1	35	600	12	595	110	80	176	25.8	195	7.5
CWLB-35/1000	2	35	1000	20	595	110	80	176	25.8	195	7.5
CWLB-35/1500	2	35	1500	30	595	110	80	176	25.8	195	7.5
CWLB-35/2000	2	35	2000	40	810	110	80	176	25.8	195	7.5
CWLB-35/3000	2	35	3000	50	810	110	80	176	25.8	195	7.5

L	L1	L2	L3	L4	B	d1	d2	a1	a2	a3	b	b1
970	815	372	16	75	225	4-Φ15	2-Φ12	200	30	15	40	5
970	815	372	16	75	225	4-Φ15	2-Φ12	200	30	15	40	8
980	815	378	16	80	225	4-Φ15	4-Φ12	200	30	15	60	12
980	815	378	16	80	225	4-Φ15	4-Φ12	200	30	15	60*2	10
1150	880	432	20	130	250	4-Φ15	4-Φ15	220	50	20	100*2	10
1150	880	432	20	130	250	4-Φ15	4-Φ15	220	50	20	100*3	10

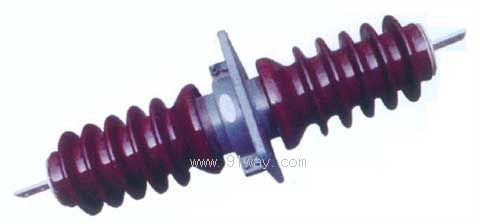

CWLB-35KV/(400-3000)A戶內外鋁導體高壓穿墻套管

CWLB-35KV/(400-3000)A戶內外鋁導體高壓穿墻套管（示意圖）
