GS8500-EX系列超薄型隔離式安全柵使用德國菲尼克斯公司定制的外殼，厚度僅12.5mm，是目前世界上同類型產品中最薄產品。在電路方案上，GS8500-EX功能安全型隔離柵用新型印版式變壓器代替傳統的環形變壓器，進一步增強了抗干擾性能和信號耦合的一致性。采用低功耗技術降低功耗。此外，在研發、設計過程中依據IEC 615508標準引入功能安全技術，提高產品的可靠性和安全性，達到SIL2、SIL3等級。實現電源端子獨立供電，電源總線供電（可選）。

產品性能

供電：電源端子獨立供電、電源總線供電（可選）

通道數：一進一出、一進二出、二進二出

功能：信號隔離傳輸、變送轉換、分配、警報設定

匹配信號及本安儀表：
開關、接近開關輸入
驅動本安電磁閥、指示燈的本安電源輸出
二線制、三線制變送器輸入（包括HART）
電流信號輸出
熱電阻、熱電偶輸入

GS8500-EX功能安全型隔離柵通用技術參數

電源保護：電源反向保護
安全隔離：250V,a.c.
絕緣強度：2500V,a.c.;1min（本安端與非本安端）
電磁兼容性：符合IEC 61326 《測量、控制和實驗室用的電設備電磁兼
容性要求 第一部分：通用要求》
符合IEC 61326-3-1《測量、控制和實驗室用電氣設備電磁
兼容性要求 第3-1部分：安全相關系統和預期執行安全相關功能（安全功能）
的設備抗擾度要求—— 一般場合》

使用環境：
安裝在不含爆炸性氣體的安全環境中，且周圍環境中不得有強烈振動、沖擊以及對產品元件有腐蝕性的氣體、粉塵存在
連續工作溫度：-20℃～+60℃
相對濕度：10%～90%

貯存條件：
溫度：-40℃～+80℃
相對濕度：10%～90%

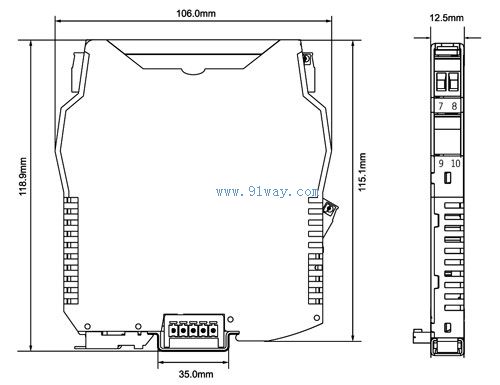

結構及外形圖
儀表結構：德國菲尼克斯開模GS8500系列塑殼結構
安裝方式：在安全區，DIN35mm標準導軌
接線端子：可插拔，藍色端子接危險側信號，綠色端子接安全側信號， 可接
0.5mm² ～2.5mm² 多束或單股電纜

外形尺寸：
114.5mm×99.0mm×22.5mm（ME22.5）    114.5mm×99.0mm×12.5mm（ME12.5）

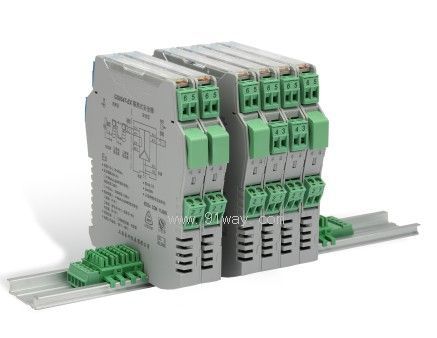

GS8500-EX功能安全型隔離柵
