LDJ1-35H/300系列電流互感器產品詳細說明：

LDJ1-35H/300電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，本產品符合IEC60044-1及GB1208《電流互感器》標準。

結構簡介
LDJ1-35H/300電流互感器為全封閉環氧樹脂澆注結構，其一次繞組的P2端直接作為開關柜中的靜觸頭，并帶有觸頭盒。靜觸頭截面分80×10、100×10、φ45、φ70。

LDJ1-35H/300系列電流互感器技術參數
1、額定絕緣水平：40.5/95/185kV
2、額定二次電流：5A、1A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1和表2
4、LDJ6-35污穢等級：Ⅱ級
5、產品局部放電水平符合GB1208《電流互感器》要求。

額定一次電流(A)	準確級次組合及額定輸出(VA)				額定短時熱電流(Ith)(kA)	額定動穩定電流(Idyn) (kA)
	0.2/10P10	0.5/10P10	0.2/0.5	10P10/10P10
5～300	10/30	20/30	10/20	20/20	150I1n	375 I1n
400	10/40	15/40	10/15	20/20	63	130
500	10/40	15/40	10/15	25/25
600	10/50	30/50	10/30	30/30
800	15/50	30/50	15/30	30/30
1000～2000	20/50	50/50	20/50	40/40	80

額定一次電流(A)	準確級次組合	額定輸出(VA)				額定短時熱電流(Ith)(kA)	額定動穩定電流(Idyn) (kA)
		0.2	0.5	10P10	10P20
5～300	0.2/0.5 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/10P10/10P10 0.5/10P10/10P10	15	20	20	15	150I1n	375I1n
400						45	112.5
500						63	130
600
800		20	30	30	20
1000
1200～1600		30				80	160

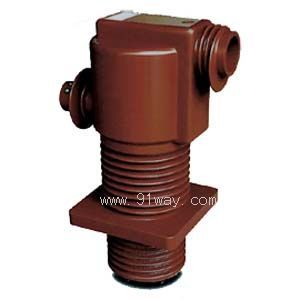

LDJ1-35H/300系列電流互感器
