產品名稱：

ZX9型電阻器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 起動電阻器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZX9型電阻器產品詳細說明：

ZX9型電阻器適用范圍

電阻器ZX9型適用于交流50Hz電壓至660V或直流至440V的電路中，主要作電動機的起動、調速與制動作用，電阻器為開啟式，其額定發熱功率為4.6kW，由鐵鉻鋁波浪形電阻元件組成。
①海拔高度不超過2500m。
②周圍介質溫度不超過+40℃及不低于-30℃；
③當+20℃±5℃時空氣相對濕度不大于85%；
④周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；
⑤必須有防雨雪設備并是不會充滿水蒸汽的地區；
⑥在無劇烈震動或強力顛跛的地區。

ZX9型電阻器型號及其含義

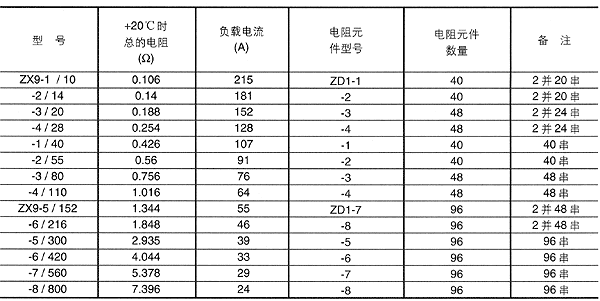

主要技術參數

型號	+20℃時總的電阻（Ω）	負載電流（A）	電阻元件型號（mm）	電阻元件的數量	備注
ZX9-1/10	0．106	215	ZD1-1	40	2并20串
ZX9-2/14	0．14	181	ZD1-2	40	2并20串
ZX9-3/20	0．188	152	ZD1-3	48	2并24串
ZX9-4/28	0．254	128	ZD1-4	48	2并24串
ZX9-1/40	0．426	107	ZD1-1	40	40串
ZX9-2/55	0．56	91	ZD1-2	40	40串
ZX9-3/80	0．756	76	ZD1-3	48	48串
ZX9-4/110	1．016	64	ZD1-4	48	48串
ZX9-7/152	1．344	55	ZD1-7	96	2并48串
ZX9-8/216	1．848	46	ZD1-8	96	2并48串
ZX9-5/300	2．935	39	ZD1-5	96	96串
ZX9-6/420	4．044	33	ZD1-6	96	96串
ZX9-7/560	5．378	29	ZD1-7	96	96串
ZX9-8/800	7．396	24	ZD1-8	96	96串

結構特征
ZX9型電阻器系列按各種規格分別由40、48、96電阻元件裝配而成，電阻元件為鐵鉻鋁合金帶軋制成波浪形，結構按其寬度分為大、中、小三種，大片種中片端沖孔作為安裝之用，小片規格的兩端直接聯結，每一電阻元件的聯結均憑緊固螺母壓緊，以保證良好的接觸電阻。電阻器安裝時必須使電阻元件垂直位置放置。

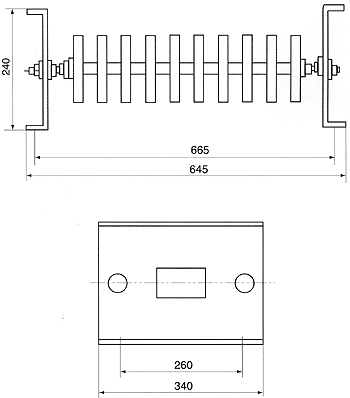

外形及安裝尺寸

ZX9型電阻器

ZX9型電阻器（示意圖）
