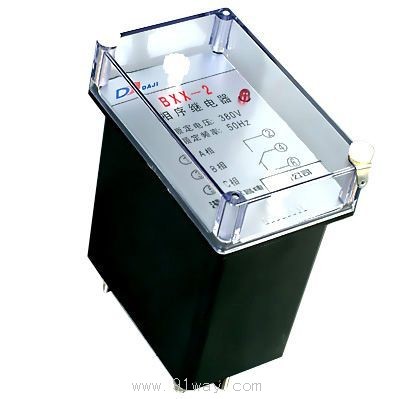

BXX－2相序繼電器主要用于相序檢測或斷相保護中。當相序正確時，繼電器動作，獲得輸出；當相序不正確時或交流回路任一相斷線時，繼電器閉鎖。
2、結構與工作原理

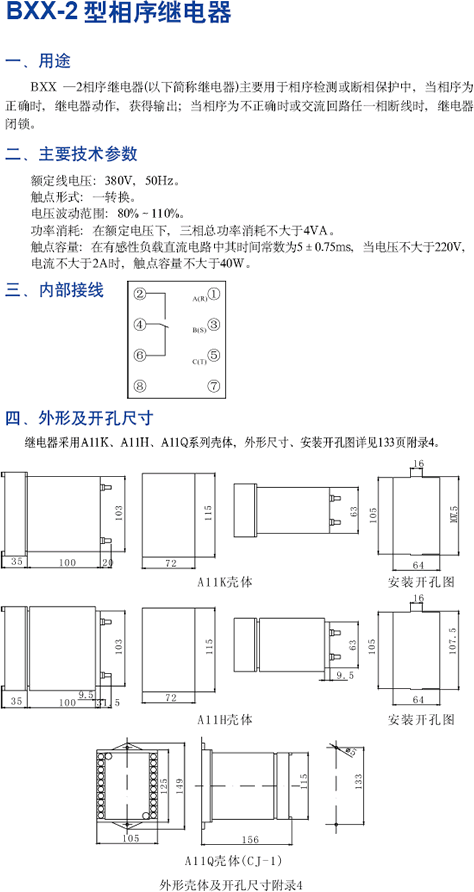

繼電器采用JK－11K、H、Q型殼體，其外形尺寸、背后端子及安裝開孔圖見附錄3。背后端子見圖1。

圖1背后端子接線
繼電器由一個小型密封繼電器、橋式整流器、集成塊、晶體三極管、穩壓管、電阻和電容等元件組成。
3、技術要求
1．額定值
繼電器額定線電壓380V，額定頻率50Hz。
2．電壓波動
繼電器電壓允許波動范圍為80%~110%額定值。
3．相序判斷
當相序正確時，繼電器動作，當相序不正確時，繼電器閉鎖，當三相中任一相斷相時繼電器閉鎖，發光二極管燈亮。
4．功率消耗
三相總功率消耗不大于4VA。
5．絕緣電阻應不小于300MΩ。
6．介質強度
在標準試驗大氣條件下，繼電器各導電電路與外露非帶電金屬部分及外殼之間，以及交流回路與觸點回路之間，應能承受交流2kV（有效值）的試驗電壓，歷時1min，無絕緣擊穿或閃絡現象。
7．觸點性能
在直流有感（τ=5ms）回路U≤250V，I≤0.2A，為30W；在交流（cosφ=0.4）回路，U≤250V，I≤0.5A，為100VA。
8．觸點長期允許閉合電流為1A。
9．繼電器的電壽命為5×103次，機械壽命為104次。
10．繼電器的重量約為0.7kg。
4、訂貨須知
訂貨時請指明產品型號、名稱、額定線電壓及安裝方式。
