FDGE9-1W型全封閉戶外干式放電線圈為環氧樹脂真空澆注單相戶外全封閉型產品，其適用于額定頻率50 Hz、額定電壓10kV及以下的電力系統中。與高壓并聯電容器組并聯連接，當電容器組與系統斷開后，以在5s內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。



結構特點：
本型放電線圈采用鐵芯用樹脂澆注絕緣的全密封式結構。鐵心采用優質冷軋鋼片繞制而成、其鐵心與一次繞組、二次繞組一起以先進的真空澆注工藝澆注成形。其體積小、重量輕、空載小、抗過電壓能力強，使用安裝方便，免維護，是替代油浸式放電線圈的理想產品。

技術參數：
產品執行標準：DL/T653-2006
《電壓并聯電容器用放電線圈訂貨技術條件》；
負荷功率因數：COS=φ0.8(滯后)；
表面爬電距離：大于300mm；

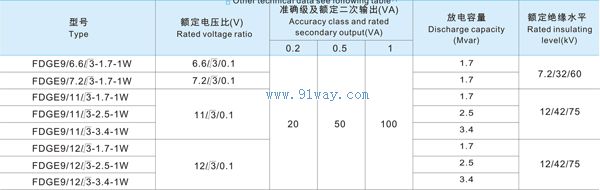

FDGE9-1W型全封閉戶外干式放電線圈技術參數見下表：

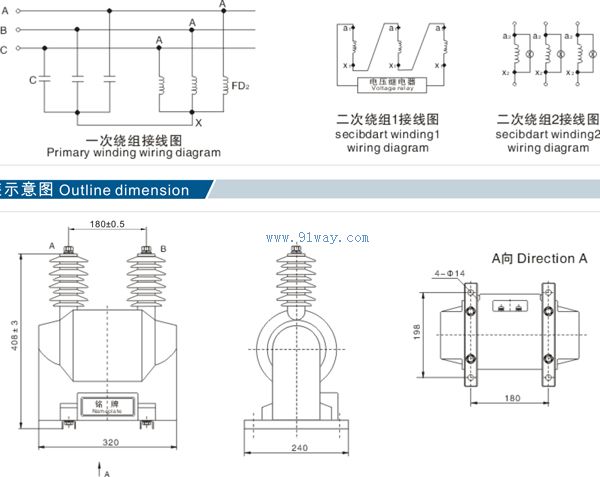

外觀尺寸：

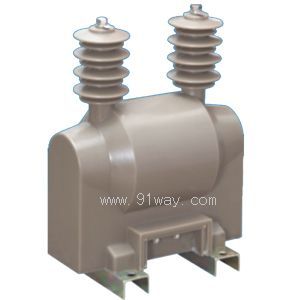

FDGE9-1W型全封閉戶外干式放電線圈
