LCZ5-10穿芯式電流互感器產品詳細說明：

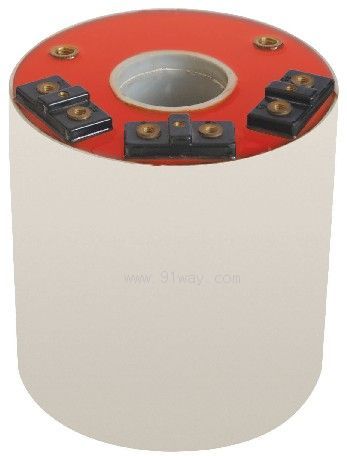

LCZ5-10穿芯式電流互感器

產品型號：LCZ5-10
規格尺寸：Ф124×Ф40×H130
產品分類：穿芯式電流互感器
額定二次電流：5A或1A

產品簡介：
LCZ5-10穿芯式電流互感器適用于交流電力系統10kV供用電系統的電流測量、電能計量和高準確限值保護。該電流互感器具有體積小、重量輕、占用空間小，可固定在開關柜的電纜室，便于安裝。

產品類別	測量電流互感器		保護電流互感器			復合繞組電流互感器
電流比	準確級及額定負載（VA）		準確級及額定負載（VA）			準確級及額定負載（VA）
	0.2S	0.5	10P20	10P15	10P10	0.2S	0.5	10P15	10P10
40/1		2.5			1.5		1		1
50/1	1.5	5		1.5	2.5		2.5	1	1.5
75/1	2.5	7.5	2.5	2.5	3.75	1.5	3.75	1.5	2.5
100/1	3.75	10	2.5	3.75	5	2.5	5	2.5	3.75
150/1	5	15	5	5	7.5	3.75	7.5	3.75	3.75
200/1	7.5	20	5	7.5	10	5	10	5	5
300/1	10	25	7.5	10	15	7.5	12.5	7.5	7.5
400/1	15	30	7.5	12.5	20	10	15	7.5	7.5
500/1	17.5		10	15	25	12.5	17.5	10	10
600/1	20		12.5	20	30	15	20	12.5	12.5
50/5		2.5
75/5		3.75			2.5		1.5
100/5	2.5	5		1.5	3.75		2.5		1.5
150/5	5	7.5	2.5	2.5	5		3.75	1.5	2.5
200/5	5	10	2.5	3.75	5	2.5	5	2.5	2.5
300/5	7.5	15	5	5	7.5	3.75	7.5	2.5	3.75
400/5	10	20	5	7.5	10	5	10	3.75	5
500/5	12.5	25	7.5	10	15	7.5	12.5	5	7.5
600/5	15	30	7.5	12.5	15	10	15	7.5	7.5

LCZ5-10穿芯式電流互感器
