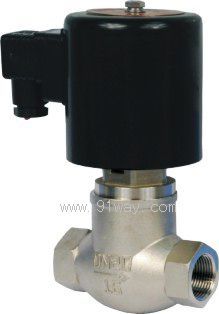

ZQDF內螺紋不銹鋼活塞式電磁閥產品詳細說明：

公稱通徑：DN15-50mm
壓力范圍：16kg
介質溫度：-20-220℃
閥體材料：不銹鋼
功能選項：防爆、常閉、常開、信號反饋
產品名稱：ZQDF內螺紋不銹鋼活塞式電磁閥

ZQDF內螺紋不銹鋼活塞式電磁閥技術參數

操作方法			常閉	通電打開、斷電關閉
			常開	通電關閉、斷電打開（型號后加“K”表示）
參數↓型號→			ZQDF-1·ZQDF-2
介質溫度			1型：≤60℃·2型：≤220℃
使用介質		1型	水、柴油、汽油、煤油、空氣、真空、煤氣天然氣等液體或氣體
		2型	蒸汽、熱水、熱油、熱空氣等高溫液體或氣體
通徑（mm）			15		20		25	32	40	50
連接尺寸（G）			1/2		3/4		1	1-1/4	1-1/2	2
壓力（Mpa）			0~1.6
功率			AC：40W、DC：45W
電壓偏差			允許波動±10%
材    料	閥體		不銹鋼
	密封		丁晴像膠NBR·氟像膠FKM·聚四氟乙烯PTFE
環境溫度			-20~60℃
連接方式			內螺紋
電氣連接			接線盒電纜插座，接線方式詳見68頁圖三所示，防護等級IP65
使用電壓			AC220V  50Hz/60Hz、DC:24V    其余根據要求
特殊選配			BZQDF防爆電磁閥			ZQDF-X信號反饋			ZQDF-S手動功能
			防爆等級：ExmI/IIT4(澆封型)、dIIBT4、dIICT5(含氫氣）			反饋電磁閥啟閉狀態及介質流動情況的開關信號			手動開啟、關閉節省旁通
安裝提示			優先采用線圈豎直向上，亦可根據需要安裝
備注			DN32~50完全打開或關閉，至少需要0.05Mpa壓差

產品特點
分布直動活塞式
空軍、海軍配套產品
活塞結構、經久耐磨
動作響應迅速，高頻率
工作壓力范圍廣：-0.1Mpa、1.6Mpa、2.5Mpa、4.0Mpa
德國工藝，出口系列，品質可靠

安裝尺寸

通徑 DN	內螺紋接	外形尺寸
	G	L	H
15	1/2	60	106
20	3/4	93	180
25	1	108	190
32	1-1/4	121	194
40	1-1/2	140	205
50	2	160	225

ZQDF內螺紋不銹鋼活塞式電磁閥
