1.概述

DZ-650(RXMA2)系列輔助中間繼電器曾用型號為RXMA2型，用于電力系統二次回路及工業自動化控制的直流回路中，作為中間輔助、擴大控制回路。
2.結構
　
DZ-650(RXMA2)系列輔助中間繼電器屬電磁型拍合式繼電器，足消化引進技術后派生的，達到ABB公司產品RXMA2同等水平，并町替代使用，觸點多達15副。外殼采剛COMBIFLEX模數化插拔結構。

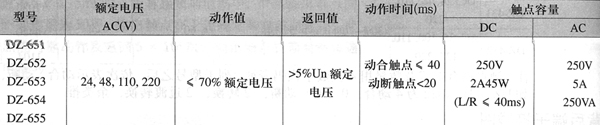

3.主要技術數據

DZ-650系列中間繼電器主要技術數據見表

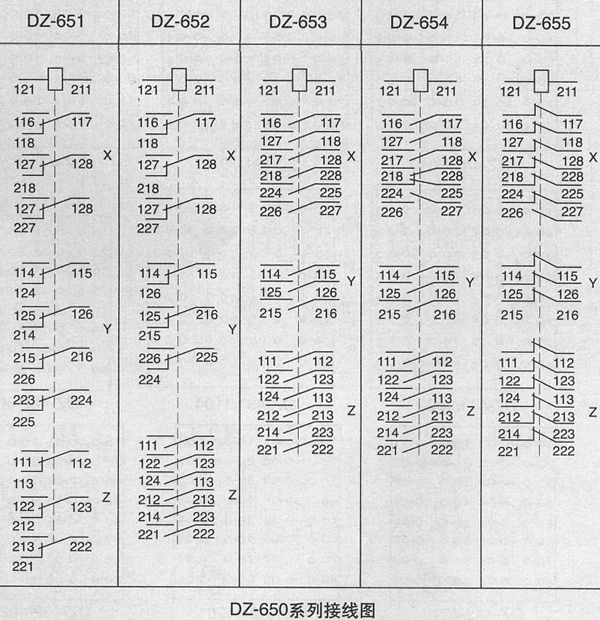

4.背后端子接線圖
DZ-650系列輔助中間繼電器內部接線見圖。

　

DZ-650(RXMA2)系列輔助中間繼電器
