YZJ1系列中間繼電器產品詳細說明：

1.概述
YZJ1系列中間繼電器用于繼電保護的直流回路中，以增加主繼電器的觸點數量和容量。
　
2.結構特點
該繼電器為電磁式動作原理。固定安裝在乖直的坍板上，可以前面接線也可以板后接線，訂貨時需指明，以便提供相應的安裝接線零件。
　

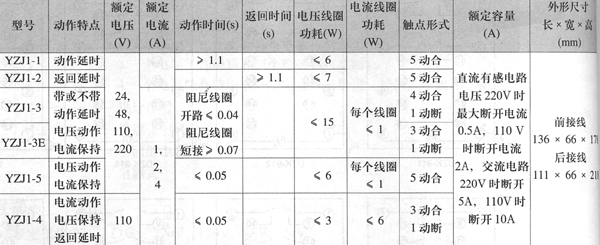

3.主要技術數據

YZJ1系列延時中間繼電器主要技術數據見表 　


　

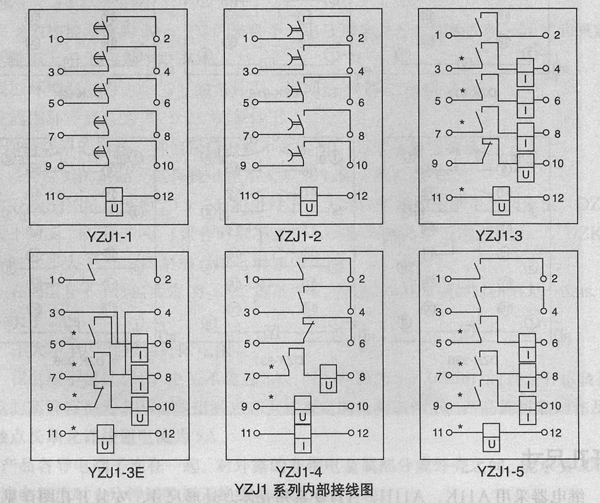

4.內部接線圖
YZJI系列延時中間繼電器背后端子接線見圖。

　

YZJ1系列中間繼電器
