DSJ-10系列時間繼電器產品詳細說明：

1、應用范圍

　DSJ-10系列時間繼電器用于交流操作的繼電保護和自動化電路中，當電壓大幅度降低或完全消失時，以產生必要的延時，屬斷電延時繼電器。

2、主要技術數據

動作值：不大于70％額定電壓。
返回值：不小于10％額定電壓。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

產品型號	額定電壓	延時整定范圍	動作時間變差	功率消耗
DSJ-11	AC	0.1-1.3s	0.06s	15VA
DSJ-12	100V、110V	0.25-3.5s	0.12s
DSJ-13	220V、380V	0.5-9s	0.25s

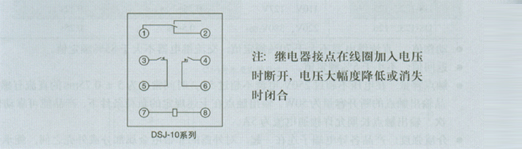

3.內部接線

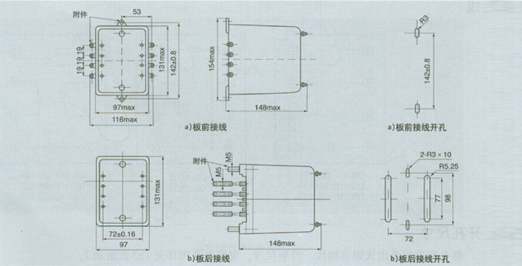

4.外形及開孔尺寸



DSJ-10系列時間繼電器
