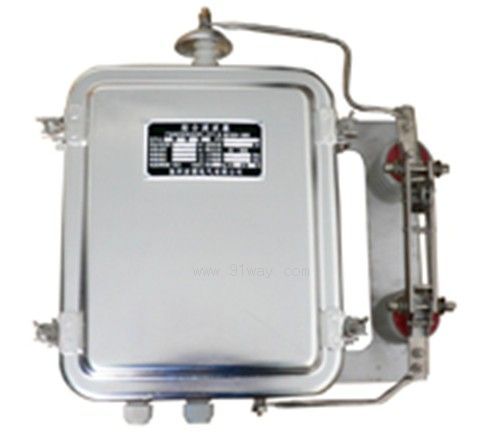

JLX,JLX系列結合濾波器產品詳細說明：

JLX,JLX系列結合濾波器用于電力線載波通道中，串接在耦合電容器低壓端和通信終端之間，和耦合電容器一起實現載波信號傳輸和工頻電流的隔斷。JLX,JLX系列結合濾波器適用于載波通信通道，能抵消耦合電容低壓端對地的0—200pF雜散電容。使用于繼電保護通道的，在電纜側輸出端串接5000pF隔直電容；使用于載波通道，電纜輸出由變量器直接輸出。
產品采用標準為IEC481—1974、GB7329—2008，整機峰值包絡功率為400W、600W、800W、1000W,適用于10至500千伏電力線載波系統。

JLX,JLX系列結合濾波器型號如下
JL-400-3.3/3.5/5.0/6.6/7.5/10/15/20-N3
JL-600-3.3/3.5/5.0/6.6/7.5/10/15/20-N3
JL-800-3.3/3.5/5.0/6.6/7.5/10/15/20-N3
JL-1000-3.3/3.5/5.0/6.6/7.5/10/15/20-N3
JL-1200-3.3/3.5/5.0/6.6/7.5/10/15/20-N3

型號說明
1、相-地結合濾波器
JL-400/600/800/100/1200-5.0-N3： 耦合電容為5000pF,線路阻抗300/400歐姆可選擇的400W結合濾波器，適用于繼電保護和載波通道。
JL-400/600/800/1000/1200-N5 ：耦合電容為3300至10000pF,線路阻抗400歐姆的通用型結合濾波器，適用于繼電保護和載波通道。
JL-400/600/800/1000/1200-N5 ：耦合電容為3300至10000pF,線路阻抗300歐姆的通用型結合濾波器，適用于繼電保護和載波通道 2、相-相結合濾波器
JLX-400/600/800/1000/1200-3.3/3.5/5.0/6.6/10/2.0-N33.工作原來同相-地結合濾波器。

工作環境
標準條件：適合戶外使用，能在日光，雨，霧，冰雹，霜，凍，雪等環境中正常運行。 安裝高度：安裝點海拔高度不大于5000米。 環境溫度：正常使用的環境溫度應在-40℃和+55℃之間。 工 頻：輸出線高壓電的頻率應在0-60HZ之間。 特殊要求：如用戶對使用條件有特殊要求也可考慮。
