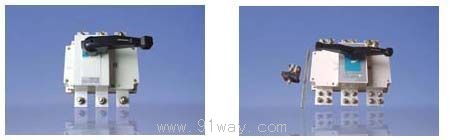

HGL系列負荷隔離開關產品詳細說明：

HGL負荷—隔離開關從125A～1600A分11個規格是模塊化設計基礎型，具有三極，四極（三極+可通斷中性極），適用于電路和接通與分?jǐn)嗷螂姎飧綦x，1000A以上只做電氣隔離。

正面設有標記窗口指示觸頭通斷狀態。
根據需要可提供后面觀察窗口，直接觀察觸關通斷狀態，窗口樣式見HGL-125A～1600A/H柜后操作負荷—隔離開關。

操作方式：
直接操作：手柄直接安裝在開關中間。
柜外操作：手柄安裝在配電柜柜門外。

可配裝兩組助觸點。

HGL系列負荷隔離開關技術參數

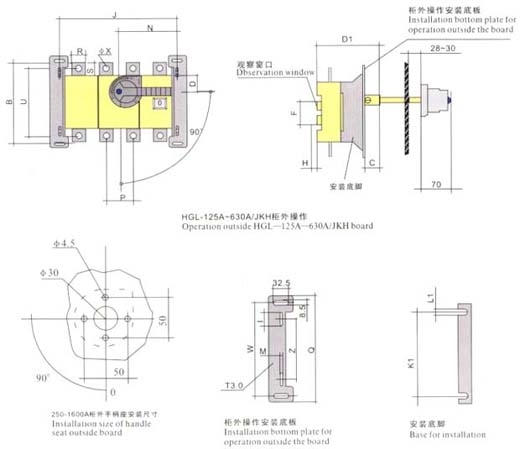

規格	外型尺寸與安裝尺寸
HGL-125A-630A	B	C	D	D1	J	N	P	R	S	U	φX	F	H
125A/3	135	17	27	92	120	75	36	20	25	115	9	59	10
125A/4	135	17	27	92	150	75	36	20	25	115	9	59	10
160A/3	135	17	27	92	120	75	36	20	25	115	9	59	10
160A/4	135	17	27	92	150	75	36	20	25	115	9	59	10
200A/3	170	18	35	98	160	105	50	25	30	140	11	76	15
200A/4	170	18	35	98	210	105	50	25	30	140	11	76	15
250A/3	170	18	35	98	160	105	50	25	30	140	11	76	15
250A/4	170	18	35	98	210	105	50	25	30	140	11	76	15
315A/3	240	20	35	135	210	135	65	32	40	206	11	94	20
315A/4	240	20	35	135	275	135	65	32	40	206	11	94	20
400A/3	240	20	35	135	210	135	65	32	40	206	11	94	20
400A/4	240	20	35	135	275	135	65	32	40	206	11	94	20
500A/3	260	20	50	135	210	135	65	40	50	220	13	94	20
500A/4	260	20	50	135	275	135	65	40	50	220	13	94	20
630A/3	260	20	50	135	210	135	65	40	50	220	13	94	20
630A/4	260	20	50	135	275	135	65	40	50	220	13	94	20

HGL系列負荷隔離開關
