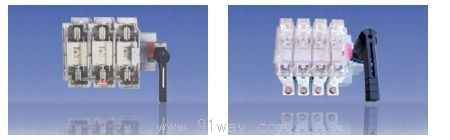

HGLR系列隔離開關熔斷器組產品詳細說明：

HGLR系列隔離開關熔斷器組用途及特征

HGLR-I型是模塊式設計結構。
　　確保帶負載接通與斷開，可靠的過電流與短路安全斷開保護。明顯可見斷開狀態。有二極、
　　三極、四極（三極+可通斷中性極）。按熔斷器分為63 400A共11個規格。

結構與操作形式
　　直接正面操作：手柄安裝在開關正面
　　直接側面操作：手柄安裝在開關右側（需要手柄在左側的單獨說明）。
　　柜外正面操作：手柄安裝在配電柜柜門外的正面。
　　柜外側面操作：手柄安裝在配電柜外的右側（需要左側的單獨說明）。

HGLR系列隔離開關熔斷器組技術參數

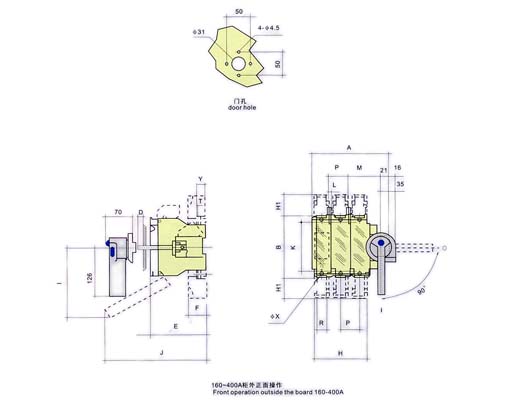

規格	熔斷器尺碼	外型尺寸與安裝尺寸
HGLR-160～400		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	X	Y
160/3	0～00	159	120	20～30	127	28	103	21	145	171	127	5	67	36	20	2.5	8.5	19
160/4	0～00	195	120	20～30	127	28	139	21	145	171	127	5	67	36	20	2.5	8.5	19
150/3	1	236	160	20～30	146	31	177	17.5	179	245	162	5.5	93	60	32	2.5	11	19
250/4	1	296	160	20～30	146	31	238	17.5	179	245	162	5.5	93	60	32	2.5	11	19
400/3	2	281.5	172.5	20～30	149	31	198	16	202	255	172	7	122	66	50	3	11	25
400/4	2	347.5	172.5	20～30	149	31	264	16	202	255	172	7	122	66	50	3	11	25

HGLR系列隔離開關熔斷器組
