FLOW-3L便攜式多普勒流速流量測定儀產品詳細說明：

FLOW-3L便攜式多普勒流速流量測定儀特點：

1、可測量非滿管（圓管、蛋形管或其它異形管）流量
2、可提供瞬時流量值和累計流量值
3、儀表內置130K數據存儲
4、二種通訊接口任選：RS232或SDI-12
5、傳感器可在惡劣的現場和污水水質下長期工作
6、可選配短信或GPRS無線模塊實現遠程遙測

FLOW-3L便攜式多普勒流速流量測定儀主要技術指標：

流速范圍：0.02m/s~4.5m/s 雙向測量 分辨率：1mm/s 精度：+/-2%
水深范圍：0~5m(最小水深：2cm) 分辨率：2mm 精度：+/-0.2%
溫度范圍：0~65ºC 分辨率：0.1ºC
流量
計算：流程率，總流量水道類型：管道（圓管、蛋形管或其它異形管可選）
渠道（圓形渠、矩形渠或其它異形渠可選）天然的河、溪
記錄
內置存儲器：2.13M（最多達100000個或以上數據），記錄周期：手動存儲
傳感器部分（電纜長度:10m） 手持液晶顯示器
• 瞬時流量 數據存儲
• 電池供電
• LCD 現場顯示 wince操作系統

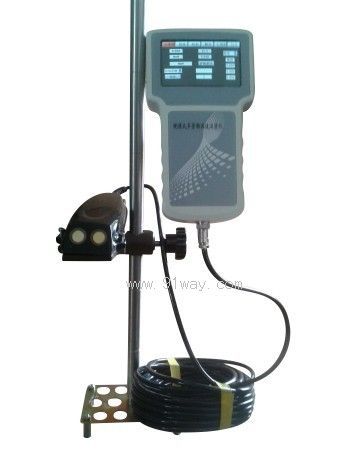

系統連接使用(如圖示意）
部件說明 ：
1、FLOW多普勒傳感器；
2、手持表；
3、連接電纜10米 （含傳感器電源盒）；
4、手持表數據線
5、傳感器安裝底座
6、CG20測桿3節
使用測量：將傳感器（斜面部分）迎流方向放入水低即可完成自動測量
操作界面：（打開系統進入“我的設備”-”residentflash2”-”Demo2”-”Demo2圖標”進入測量）
顯示流速、流量、水位
傳感器到渠底距離需要手工輸入,無輸入默認傳感器在渠道為0
當測量為圓管時，點擊圓形并按提示輸入直徑，點擊計算面積，點擊計算面積，關閉返回顯示實時流量。
當測量為梯形時，點擊梯形，輸入水面寬度，斜坡角度，數據大于90度；點擊計算面積，關閉返回顯示實時流量。
當測量為矩形時，點擊矩形輸入水面寬度，點擊計算面積，關閉返回顯示實時流量。
自定義渠道（需購買ADCP配件）
寬度，點擊計算面積，關閉返回顯示實時流量。
