1.概述

SS-60型時間繼電器用于各種交流控制回路中，使被控制元件達到所需的延時，特別適用于各種要求延時精度高、功耗小的自動化設備中。

3.主要技術數據

額定電壓：交流50HZ，200V、127V、110V、100V。

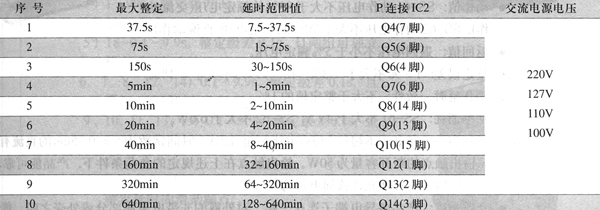

觸點形式：延時整定范圍:見表。
觸點形式：一延時轉換。
一致性：不大于1％。
功率消耗：不大于3.5W。
觸點容量：在電壓不超過250V,電流不越過5A，時間常數為5 ±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5 x 104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

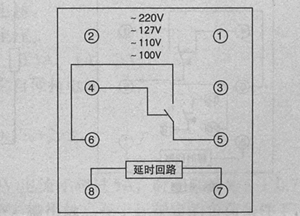

4.內部接線

SS-60型時間繼電器
