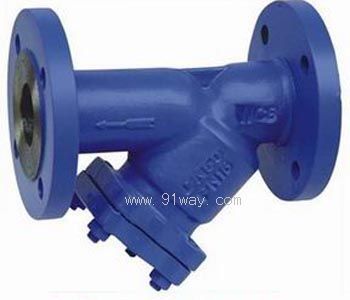

GL41H德標過濾器產品詳細說明：

GL41H德標過濾器應用于熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業。

壓力：PN10～PN40
材質：碳鋼、不銹鋼、合金鋼
驅動：自動應用：熱油、電站、蒸汽、熱水、熱電廠、天然氣、冷凍系統等
德標過濾器是輸送介質管道上不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
應用范圍：德標Y型過濾器應用場合：熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業。
適用介質：水、油品、蒸汽等。

GL41H德標過濾器按照過濾介質分為：
1.空氣過濾器
使受到污染的空氣被潔凈到生產、生活所需要的狀態，也就是使空氣達到一定的潔凈度。
2.液體過濾器
使受到污染的液體被潔凈到生產、生活所需要的狀態，也就是使液體達到一定的潔凈度。
3.網絡過濾器
通過設置來阻擋垃圾信息，使出現在電腦屏幕上的信息盡量符合要求。同吸收的原理將不同顏色的光線分離
4.光線過濾器
把一些不需要的光線吸收掉。
過濾器按照安裝方式分為：吸油過濾器回油過濾器管路過濾器
過濾器按照性能分為：管路過濾器雙筒過濾器高壓過濾器
標準規范：設計制造標準：結構長度標準：DIN3202-F1連接法蘭標準：DIN2531-2545壓力溫度等級：GB/T12224-2005試驗檢驗標準：GB/T13927-2008

主要零件材料
序號 名稱 材質
1 閥體 WCBCF8.CF8W.CF3.CF3W
2 過濾網 1Cr18Ni9Ti、oCr18Ni12Mo2Ti
3 閥蓋 WCBCF8.CF8W.CF3.CF3W
4 雙頭螺栓 1Cr18Ni9Ti1Cr18Ni9Ti35Cr1Molv25Cr2Molv
5 六角螺母 1Cr18Ni9Ti1Cr18Ni9Ti35Cr1Molv25Cr2Molv

如蓋部需要排污孔（M）規格如下
DN15-20 M10×1.5
DN25-32 M12×1.5
DN40-80 M20×1.5
DN100-150 M27×1.5
DN200-300 M33×1.5
DN350以上 M48×2

過濾網目數
雙層不銹鋼過濾網規格
水介質WaterMedia 20-40目
氣介質Gasmedium 40-120目
油介質oilmedium 10-160目

GL41H德標過濾器主要閥體尺寸重量與KV值：

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	85	95	110	125	145	155	175	210	230	270	300	385	535	680	680	780
Kv	7	11	18	26	37	60	100	150	230	330	400	650	1200	1900	1850	2890
PN16重量（Kg)	3.0	4	5	7	9	12	16	21	30	43	61	121	154	255	358	485
PN25重量（Kg)	3.5	4	5.5	7	9	12	16	21	32	47	64	144	178	285	378	500
PN40重量（Kg)	4	5	6	8	10	13	19	24.5	35	51	71	144	178	285	420	520
