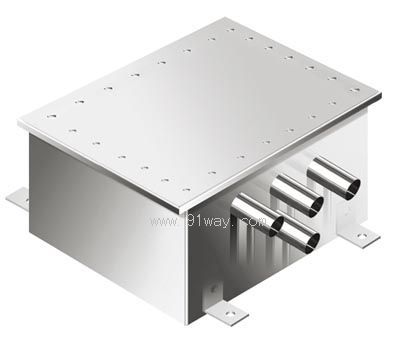

JHJD型交叉互聯接地箱產品詳細說明：

JHJD型交叉互聯接地箱用于66kV、110kV或220kV電力系統，可保護高壓電纜的護層絕緣免受過電壓的損害，該產品內部主保護器采用ZnO電纜護層保護器，密封結構采用硅橡膠密封，達到較高的密封防水要求。全部采用鑄鋁或不銹鋼外殼，導體連接件采用鍍錫銅排，并采用螺栓壓接，安裝簡單，便于預防性試驗時電纜金屬護套與保護器間脫開。保護接地箱可安裝于戶外運行，不受各種異常氣候的影響。

參考標準
GB 50217 - 94 《電力工程電纜設計規范》

JHJD型交叉互聯接地箱型號
ZJJD型，直接接地箱，用于電纜護層的直接接地。
BHJD型，保護接地箱，用于電纜護層的保護接地。
JHJD型，交叉互聯接地箱，用于電纜中部的金屬護層的交叉互聯保護接地。

產品特點
免維護、輕巧、安裝方便
保護箱可附設計數器

JHJD型交叉互聯接地箱使用條件

戶內或戶外環境溫度：-50℃～+50℃
主要性能指標
5s工頻耐受電壓：3kV
UDC 1mA：4.5kV
8/20us，10kA沖擊電流殘壓：≤9.5 kV（峰值）
2ms方波，18次：400 A（峰值）
4/10us沖擊電流：65 kA（峰值）
適用接地電纜截面：≤240mm2
運行維護
免維護
訂貨須知
需提供接地電纜截面尺寸
