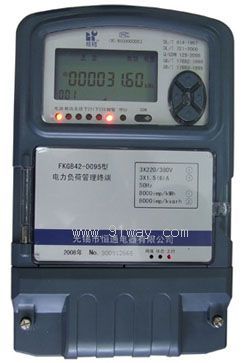

FKGB42-0095型電力負荷管理終端產品詳細說明：

FKGB42-0095型電力負荷管理終端采用高性能32位嵌入式RISC CPU硬件平臺，嵌入式實時操作系統，可利用移動公網GPRS/CDMA或其它通訊方式和電力負荷管理主站進行通訊。終端按照主站發來的計劃用電指標實施當地功率和電量控制，還可以直接接收主站的遙控命令來控制用戶的負荷。終端可將用戶的用電參數、執行負荷控制的結果以及終端運行中的一些重要信息和告警信息主動上報或者響應召測上報。終端支持多種規約的電能表數據采集,終端采用點陣液晶顯示,菜單驅動,操作簡單直觀。作為負荷控制與管理系統中的智能采集執行終端，廣泛應用于大用戶、變電站、配變電站，為有序用電、安全用電、用電稽查等提供可靠技術手段。

FKGB42-0095型電力負荷管理終端主要功能：
1、計量功能:
1)計量總及各費率的正、反向有功電量。
2)計量總及各費率的無功四象限電量、任意兩象限無功電量絕對值之和。
3)計量總及各費率的正向有功、無功最大需量及其發生的時間。
4)三相電壓有效值。
5)三相電流有效值。
6)三相功率因數和總功率因數。
7)三相瞬時有功功率和瞬時無功功率。
2、測量功能
終端的數據采集源主要有本終端計量數據，其他電能表脈沖輸出、RS485輸出（計量表計、交流采樣裝置或其它智能裝置）及開關輔助觸點、門接點等�？蓽y量電壓、電流、功率、電量、功率因數、最大需量等交流量。
2.1采集量:
1)本地計量數據
2)4路脈沖量輸入
3)4路開關量輸入（開關輔助觸點、門接點）
4)RS485接口的智能裝置輸入。
2.2 采集周期
脈沖采集計算周期為1分鐘。跳閘開關輔助觸點采樣周期為1秒，終端對計量表計數據采樣周期默認為15分鐘,1分鐘－60分鐘范圍內可設。脈沖功率和計算方式采用近似1分鐘計算平均功率，同時刷新顯示。
2.3采集生成的數據
負荷管理終端采集和計算生成的數據分為以下幾大類。
(1)實時和當前數據
(2)歷史日數據
(3)歷史月數據
3、參數整定和查詢:
終端接收并保存主站設置的參數
4、遙控跳合閘功能:
終端按照主控站下發的控制命令對終端進行控制。主臺下發的遙控命令包括控制輪次、告警時間、控制（限電）時間。
5、當地閉環控制
5.1功率控制
客戶終端內部開關按負荷類別分為幾個輪次，功控投入時，自動記錄當前負荷值，當負荷超過定值時，終端按已投入的輪次順序及延遲時間自動跳閘，使其負荷下降到定值以下,并記錄當前負荷值。當功率在定值以下，剩下的輪次開關不再跳閘。
功率控制包含時段功控、廠休控、營業報�？亍�當前功率下浮控。在時段控與廠休控、當前功率下浮控有效的情況下，當前功率下浮控優先、營業報�？亍�廠休控次之、時段控優先級最低。實現以上功率控制時，各類功率定值先要與保安定值比較，如大于保安定值就按各自定值執行，如小于保安定值就按保安定值執行，如主臺沒有下發保安定值，終端默認為通信規約中所支持的最大數。
5.2月電量控制
在月電控投入情況下，當用戶的實際月用電量達到月電量定值的80%，終端自動進行聲光報警，報警每日二次（10點、15點）．當實際月用電量超過月電量定值時，終端將按已投入的輪次順序及延遲時間（1分鐘）自動跳閘，限制用戶再用電。終端同時記錄月電量告警時間及實際電量和跳閘結束的時間、電量；當月電量控制解除或次月首日零點時，自動允許合閘。
6、購電量控制
1)購電控基本參數
終端保存主站下發的以下參數：購電單號、本次購電量、購電方式（追加或刷新）、告警電量門限值、跳閘門限電量。
2)購電控的過程說明
(1)主臺發送購電單號、購電量、告警電量、跳閘電量、并設置購電控投入、設置電控輪次。
(2)當終端處在非保電狀態，啟動控制。
(3) 購電控恢復合閘的條件。
7、保電功能
當終端處于保電投入時，不輸出任何跳閘信號，但終端控制邏輯照樣執行。
終端在某一段時間內未收到主臺的召測命令時，終端會自動進入保電狀態，該時間為終端無通信自動保電時間，該時間主臺可以設置。
終端失電大于兩分鐘即為停電，終端此時上電會自動進入保電狀態，保電時間為10分鐘。
以上保電狀態均可以通過主站下發保電解除命令退出保電狀態。
8、剔除功能
當終端收到剔除投入命令后，對于任何廣播命令或終端組地址命令（對時命令除外）均不響應。
9、通話功能
1）廣播通話：主站可通過設置命令向各終端廣播式通話。
2）選址通話：主站根據需要通過設置命令和某一終端進行通話，其它終端不應聽到。
3）禁止通話：主站可通過命令閉鎖終端的通話功能。
10、抄表功能
遠方抄表系統是一個集電表數據采集、召測、存庫、共享，以達到為電費、計量、生技等數據應用部門服務的自動化系統。
1．終端對電表數據的采集方式:定時抄表, 抄表日抄表； 根據需要；終端可保存31個抄表日數據；根據抄電表原始信息的特殊需要，提供電表數據透明傳輸功能。
2．電表數據存儲:終端中將存儲定時采集的電表數據，按照標準格式進行統一存放。
11、終端交流采樣數據
終端通過交流采樣裝置來實現反竊電監測、電壓監測等功能。
12、數據轉發
終端具有將主站命令轉發給下屬智能裝置（如電表、交流采集裝置）并將智能裝置的返回數據信息傳送給主站的功能。
13、本地維護
終端具有本地維護接口，本地維護接口的通信規約與遠程通信接口的通信規約相同，本地維護功能主要提供給用戶，滿足需求側管理要求，安裝維護人員也可通過本地維護接口實現終端與現場調試設備的通信，進行終端參數和運行數據的現場查詢，這些數據包括終端或測量點參數、實時數據、歷史日數據、歷史月數據。
14、初始化
終端接收主臺下發的初始化命令，初始化命令分以下三種：
1)硬件初始化：終端硬件復位一次；
2)數據區初始化：終端對數據存儲區進行初始化；
3)參數區初始化：終端對參數區進行初始化、同時數據區初始化。
15、終端中繼轉發功能
以運行的普通終端為通信中繼，覆蓋其周圍接收主站信號弱或主站不能覆蓋的終端，使通信狀況得到改善。一臺中繼終端可中繼不超過16臺終端。被中繼的終端不能與主臺進行通話。中繼終端保存有被中繼終端的地址，當終端接收到下發命令后，判斷是否是本機地址，如果是，響應主站命令。如果是該終端的某一被中繼的終端，則將主站命令轉發。被中繼終端的上傳信息也通過類似方法傳到主站。
16、遠程升級
終端支持主站利用通訊通道對終端的軟件及通訊規約進行遠程自動升級，遠程升級可保證終端內的數據安全。

FKGB42-0095型電力負荷管理終端主要技術參數:

型號	FKGB42-0095型
標準	Q/GDW129-2005　GB/T17882-1999　GB/T17883-1999 GB/T17215-2002　DL/T614-1997　DL/T721-2000　Q/GDW130-2005
準精度等級	有功0.5S/1.0級　　　　　　　　　 無功2.0級 電壓測量精度（70% Un-120%Un）　　0.5/1.0級 電流測量精度（1%In-120%In） 0.5/1.0級 功率測量精度　　　　　　　　　　　0.5/1.0級
功耗	＜1W,4VA
GPRS/CDMA模塊功耗	3W
額定電壓	3×220V
額定電流	3×1.5（6）A
工作電壓范圍	0.8Un～1.2Un,極限工作電壓范圍：0.7Un～1.3Un
時鐘誤差	≤ 0.5s/d, 帶溫補
工作環境溫度	工作溫度(℃)：-25～+60，極限工作溫度(℃)：-40～+70
工作環境濕度	≤85%
