DL-20CE系列電流繼電器產品詳細說明：

DL-20CE系列電流繼電器(以下簡稱繼電器)用于發電機、變壓器及輸電線路的過負荷和短路保護線路中。

2.主要技術參數

型號	最大整定值/A	最大整定范圍/A	額定電流/A		線圈串聯			線圈并聯			功率消耗/VA	返回系數
					動作電流/A	熱穩定電流A		動作電流/A	熱穩定電流A
			串聯	關聯		長期	Is		長期	Is
DL-21CE DL-22CE DL-23CE DL-24CE	0.008	0.002-0.008	0.01	0.02	0.002-0.004	0.01	0.1	0.004-0.008	0.02	0.2	在額定值下線串聯時測量不大于7	不小于0.8
	0.02	0.005-0.02	0.03	0.06	0.005-0.01	0.03	0.3	0.01-0.02	0.06	0.6
	0.06	0.015-0.06	0.1	0.2	0.015-0.1	0.1	1	0.03-0.06	0.2	2
	0.2	0.05-0.2	0.3	0.6	0.15-0.3	0.3	3	0.1-0.2	0.6	6
	0.6	0.15-0.6	1	2	0.05-0.1	1	10	0.3-0.6	2	20
	2	0.5-2	3	6	0.5-1	4	30	1-2	8	60	在電流為5A時線圈并聯時測量不大于3.5
	6	1.5-6	10	20	1.5-3	10	100	3-6	20	200
	10	2.5-10	10	20	2.5-5	10	100	5-10	20	200
	15	3.75-15	10	20	3.75-7.5	15	100	7.5-15	30	200
	20	5-20	10	20	5-10	15	100	10-20	30	200
	50	12.5-50	15	30	12.5-25	20	150	25-50	40	300
	100	25-100	15	30	25-50	20	150	50-100	40	300
	200	50-200	15	30	50-100	20	150	100-200	40	300		不小于0.7

 動作誤差：不大于6％。
 動作時間：1.1倍實測動作值時不大于0.12s；2倍實測動作值時不大于0.04s；
 動作一致性：不大于5％。
 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

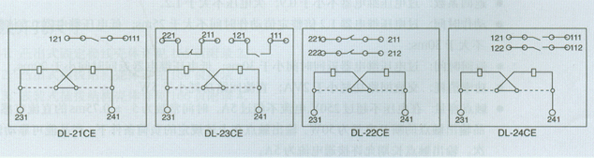

3.內部接線

DL-20CE系列電流繼電器

　

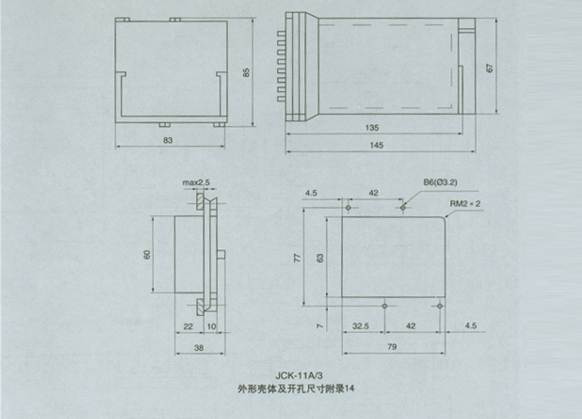

4.外形及開孔尺寸



　DL-20CE系列電流繼電器
