HL-10.20.30系列靜態電流繼電器產品詳細說明：

1.概述

HL系列集成電路電流繼電器用于電機、變壓器和輸電線的過負 荷短路保護裝置中作為啟動元件。本產品為集成電路靜態型繼 電器，精度高、功耗小、動作時間短、返回系數高、整定直觀 方便、它克服了原來電磁型繼電器觸點易抖動、工作噪音大、動 作返回系數難調及運輸后動作值易變等缺點。產品分為三個系
列：HL-10、HL-20、HL-30，可分別代替DL-10、20、30，JL-10、20、30

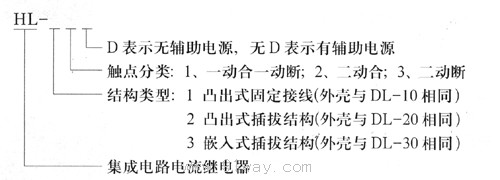

2.型號


3.HL-10.20.30系列靜態電流繼電器主要技術參數

輔助電源：交直流兩用220V、110V、48V
整定范圍：2-99．9A
整定誤差：在基準條件下，整定企值誤差不超過±2．5％；一
致性不大于整定的1．5％。
返回系數：在基準條件下，任一整定點的返回動作值不小于0．9。
功率消耗：交流回路功耗小于2VA，直流回路功耗小于5W。
觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5±0．75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作
及返回5 x 104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—‘起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值) 50Hz交流電壓歷仕時1分鐘試驗而無緣緣擊穿或閃絡現象。

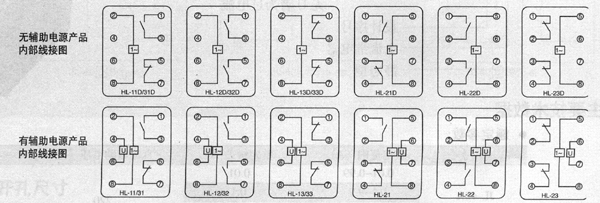

4.產品內部接線圖



HL-10.20.30系列靜態電流繼電器
