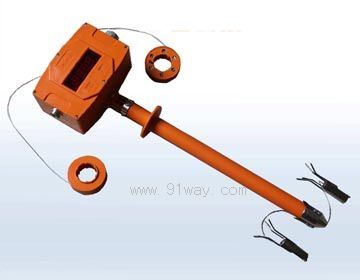

GUD300礦用本安型頂板位移傳感器產品詳細說明：

GUD300礦用本安型頂板位移傳感器（以下簡稱傳感器）屬礦用本質安全型設備,可用于煤礦井下 有爆炸性氣體的環境；主要用于井下巷道或頂板工作面頂板位移檢測。 傳感器采用高精度的位移傳感器，恒力拉動設計，精確監測微小頂板運動。

使用環境條件
傳感器在下列環境條件下應能正常工作：
a) 環境溫度： （0～40）℃；此時按 GB3836.1-2010 中 5.1.1 條，須要附加符號"X" ，或在銘牌 中表明環境溫度；
b) 濕度：≤98 % ；
c) 大氣壓力： （80～110）KPa；
d) 無顯著振動和沖擊的場合；
e) 煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合； f）無滴水的地方。

GUD300礦用本安型頂板位移傳感器主要功能
a) 具有兩路頂板值 4 位數碼顯示，分辨率為 1 mm；
b) 報警值：0～300 mm 范圍內可調；
c) 具有距離不大于 5 m 紅外遙控接收功能；
d) 傳輸距離：傳輸電纜截面積大于 1. 5 mm ２ 時，傳感器的傳輸距離應不小于 2 Km。

GUD300礦用本安型頂板位移傳感器主要技術指標
供電電壓及電流
a） 額定工作電壓：18 VDC；
b） 額定工作電流：≤ 200 mA。

輸出頻率模擬量信號（與數字 RS485 信號輸出不可同時使用）
a) 頻率范圍 200 Hz～1000 Hz；
b) 脈沖寬度大于 0.3 ms， 高電平狀態時的電壓不小于 3 V， 低電平輸出狀態時的電壓小于 0.5 V。
輸出數字信號
a) 接口數量：1 路；
b) 傳輸方式：RS485，雙極性，半雙工；
c) 傳輸速率：2400bps；
d) 信號峰峰值：(2.0～10.0)V
e) 最大傳輸距離：2km(采用 MHY32 通信電纜，線徑截面不小于 1.5 mm2)；
測量量程與誤差 a) 測量量程： 2 路，0-300mm； b) 誤差范圍: ±2.5 ％（F.S.） 。
