1、應用范圍
DLS-5型雙位置繼電器(以下簡稱繼電器)用于各種保護與自動控制系統(tǒng)中,作為切換、閉鎖元件。

2.主要技術參數(shù)
額定電壓：DC 220V、110V。
觸點形式：DLS-5/1 4動合4動斷；
DlS-5/27動合3動斷；DLS-5/3 5動合5動斷。
動作值：不大于70%額定電壓。
動作時間：在額定值下動作時間不大于50ms。

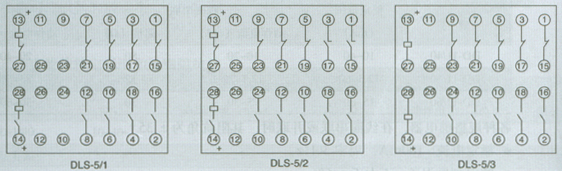

3.DLS-5型雙位置繼電器內(nèi)部接線


　

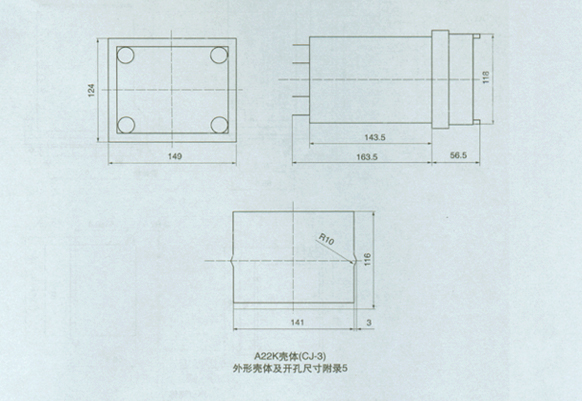

4.外形及開孔尺寸
　繼電器采用A22K系列殼體，外形尺寸、安裝開孔圖。
