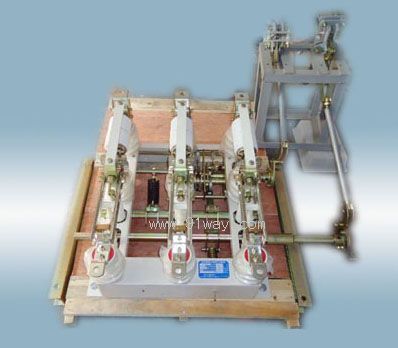

FN16A-12RD/200-31.5型真空負荷開關組合電器產品詳細說明：

FN16A-12RD/200-31.5型組合電器適用交流50Hz，額定電壓6-10KV的網絡中。FN16A-12D/630可開斷負荷電流，F(xiàn)N16A-12RD/200-31.5可開斷負荷電流，過載電流和短路電流，特別適用于無油化，不檢修及頻繁操作要求的場所。本產品可配用CS6-Ⅰ型操作機構，也可在開關上直接操作，不必另附操作機構。選用FN16A-12D/12-J型開關可同時實現電動和手動操作。
使用環境條件

A 、周圍空氣溫度：上限+40oC ;
　　　　　　　　　下限-25 oC
b 、相對濕度：月平均值不大于90%；
　　　　　　　日平均值不大于95%
c 、海拔不超過：1000m；
d 、周圍無腐蝕或可燃性氣體等明顯污染；
e 、無經常性的劇烈震動。

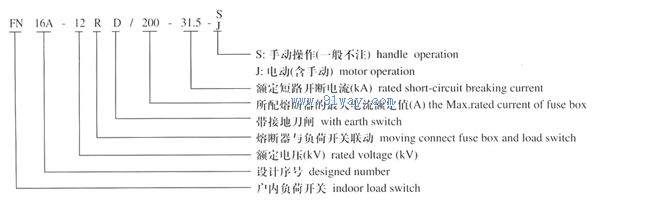

FN16A-12RD/200-31.5型真空負荷開關組合電器型號含義

序號	項目	單位	參數
1	額定電壓及最高工作電壓	KV	12
2	額定頻率	Hz	50
3	熔斷器最大額定電流	A	200
4	額定轉移電流	A	3150
5	熔斷管觸發開關的分閘時間	ms	310+5
6	額定短路開斷電流（預期有效值）	KA	31.5
7	額定短路開斷關合電流（預期峰值）	KA	80
8	1min工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
9	雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KV	75/85
10	熔斷器撞擊輸出能量	J	2-5

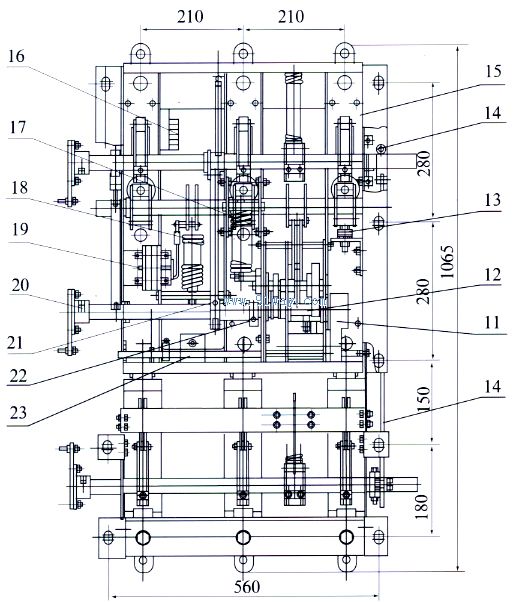

FN16A-12RD/200-31.5型真空負荷開關組合電器
