ZL-1H六位半波整流器是將交流電源轉換為直流電源，為電磁制動器供電。

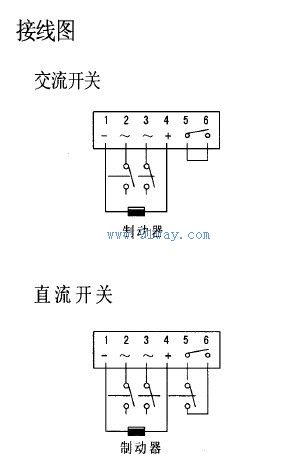

整流器接線方式有交流開關和直流開關，如下圖所示：
交流開關是5，6直接用導線連接。
直流開關是5，6接入交流接觸器常開點，這種接線方式，可以有效地縮短制動器響應時間，交流開關制動器響應時間大約是直流開關的6至10倍。
環境溫度偏高應將整流器安裝在控制柜內。

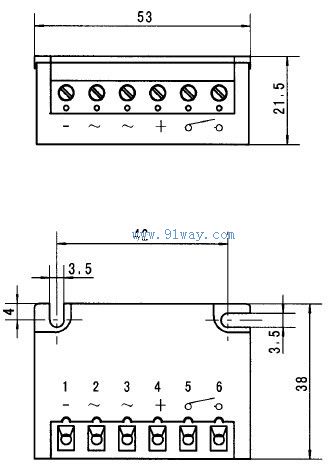

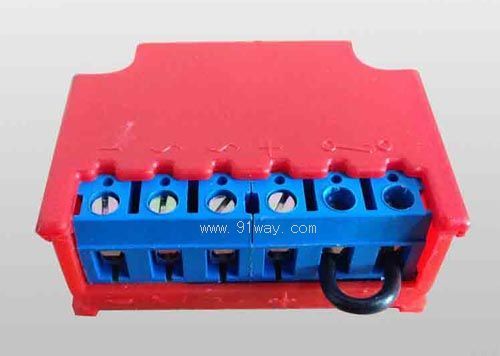

ZL-1H型制動整流器
