L2C,L3C,L4C多功能數字式計數器產品詳細說明：

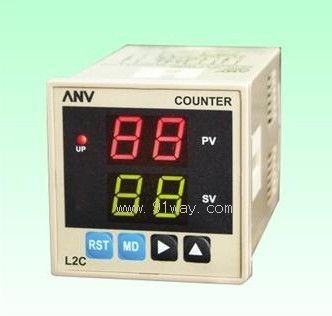

L2C,L3C,L4C多功能數字式計數器

具有2位數, 3位數及4位數計數功能，7段LED數字顯示，使用接點輸入，亦可外接使用近接開關或光電開關輸入，具有高速響應特性，計數速度可達每秒1,000次，允許計數中改變設定值，具有按鍵鎖定功能，可選擇其動作方式為上數或下數，具有停電記憶功能。

型號		L2C-X L3C-X L4C-X	L2C-G L3C-G L4C-G	L2C-P L3C-P L4C-P	L2C-11 L3C-11 L4C-11
尺寸（mm）		48H×48W×93D
安裝與其底座		露出型：P2CF-08 or P2CF-11 埋入型：Y-50&US-08 or Y-50&P3C-08 or Y-50&US-11
指示燈動作		計數到指示
輸入信號方式 （計數，復歸輸入）		接點：依接點開放，短路輸入     電晶體：依近接開關或光電開關ON/OFF輸入
額定電壓		12~60VDC/AC 100~240VAC 50/60Hz
容許電壓范圍		額定電壓的90~110%
控制輸出		接點 1C 5A 250V 1+4 Count input 計數輸入 1+3 Rset 復歸	接點 1C 5A 250V 1+4 Count input 計數輸入 1+3 Gate 開控	接點 1C 5A 250V 1+4 Count input 計數輸入 1+3 12VDC 100mA 電源輸出	接點 1C 5A 250V 6+5 Count input 計數輸入 6+7 Reset 開控 1+4 Gate 復歸 1+3 12VDC 100mA 電源輸出
壽 命	機 械	5×10^6 times
	電 氣	10^5 times
復歸方式		電源復歸，外部復歸
復歸時間		電源復歸：0.3 sec    外部復歸：0.02sec
消耗功率		Max.2VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.130g	Approx.130g	Approx.120g	Approx.120g

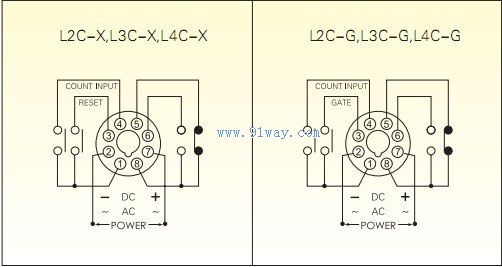

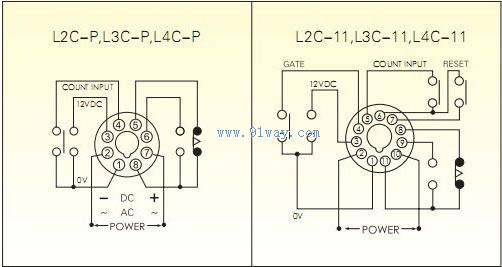

L2C,L3C,L4C多功能數字式計數器接線圖與時序圖

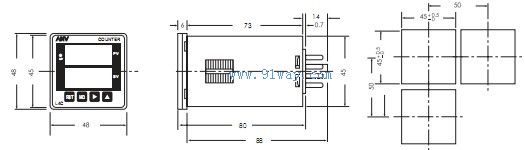

L2C,L3C,L4C多功能數字式計數器外觀尺寸圖
