您的位置：您的位置：首頁 → 泵閥管件 → 風機 → 引風機 → Y9-38鍋爐離心引風機

產品名稱：

Y9-38鍋爐離心引風機

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 引風機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

Y9-38鍋爐離心引風機產品詳細說明：

Y9-38系列鍋爐離心引風機是為使工業鍋爐在變工況運行時，引風機能在高效區工作，達到節能之目的，由機械工業部門風機節能組，組織全國風機行業名家聯合設計、國家經委和機械工業部重點失言的高效節能產品，具有效率高、噪聲低、性能曲高效區寬廣等優點。

Y9-38鍋爐離心引風機適合于配有省煤器（預熱器）和消煙除塵裝置的0.5～35t/h工業鍋爐選用。進氣條件相近，性能又相適應者均可選用，但最高進氣溫度不得超過250°C。
在引風機前必須加裝除塵效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，減輕煙塵對風機的磨損，提高風機的使用壽命。
風機的特點
當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大，考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。機號相同的兩個系列風機的聯接及安裝尺寸相同。
風機的型式
1、本風機制成單吸入。機號有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三個機號。
2、本風機又可制成順時針和逆針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱為左旋風機，以左表示。
3、風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心制造，直到您滿意為止。
風機的結構
風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
1、葉輪：材料為16Mn，長短相間前向彎曲葉片，焊于弧錐形前盤與平板后盤中間，葉輪成型后經嚴格的靜動平衡校正和超速運轉試驗，因此運行平穩可靠。
2、機殼：用鋼板焊接成蝸形整體。在蝸板上開有清灰門，便于清除葉片和機殼內的積灰。保證葉輪的平衡性和氣動性能。
3、進風口：制成收斂式流線形整體結構，用螺栓固定于風機一側。
4、傳動組：由主軸、水冷軸承箱、聯軸器組成。
主軸由優質鋼制成，采用滾動軸承，軸承箱有整體式和剖分式兩種形式�！�4～6.3采用整體式軸承箱；№7.1～16采用剖分工軸承箱，兩種軸承箱上均需通水冷卻，耗水量因工作溫度和環境溫度不同而異，一般按 0.5m3/h～1m3/h考慮。軸承箱上裝有溫度計和油位指示，軸承箱采用30號機械油，加油量按油標標志要求實施。
5、調節門：用來調節風機流量大小。調節門為花瓣調心式，軸向安裝于進風口之前，采用外部傳動的結構，轉動靈活方便，調節范圍由90°（全閉）到0°（全開）。調節門的板把位置從進風口方向看在右側，對右旋轉風機，把從下往上推是從全閉到全開方向；對左旋轉風機，板把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須搞好潤滑，建議采用高溫（260°C）膨潤土脂，使風機在高溫運轉時不至失效。

技術參數：

機號No.	傳動方式	轉速 R/min	全壓 Pa	流量 m3/h	配用電機
					型號	功率kw
4	D	2900	2039	3242	Y112M-2	4
			2049	3846
			2030	4451	Y132S1-2	5.5
			1961	5055
			1882	5660
4.5	D	2900	2579	4613	Y132S2-2	7.5
			2589	5477
			2569	6338	Y160M1-2	11
			2490	7199
			2392	8059
5	D	2900	3187	6332	Y160M1-2	11
			3197	7513	Y160M-2	15
			3167	8693
			3079	9874	Y160L-2	18.5
			2951	11055
5.6	D	2900	4001	8896	Y160L-2	18.5
			4011	10555	Y180M-2	22
			3971	12214
			3854	13873	Y200L1-2	30
			3707	15531
6.3	D	1450	1265	6333	Y132S-4	5.5
				7514
			1255	8695
			1216	9876	Y132M-4	7.5
			1167	11057
		2900	5060	12667	Y200L2-2	37
			5080	15029
			5031	17391	Y250M-2	55
			4883	19752
			4687	22114
7.1	D	1450	1647	9066	Y160M-4	11
			1686	10756
			1647	12446
			1608	14136
			1539	15827	Y160L-4	15
			1441	17517
			1333	19207
7.1	C	1600	2010	10004	Y160L-4	15
			2059	11869
			2010	13733
			1961	15598
			1873	17464	Y180M-4	18.5
			1755	19329
			1627	21194
8	C	1600	2549	14310	Y200L-4	30
			2618	16978
			2559	19647
			2481	22315
			2383	24983
			2235	27651	Y225S-4	37
			2069	30319
8	D	1450	2088	12969	Y180M-4	18.5
			2147	15387
			2098	17805
			2039	20223	Y180L-4	22
			1851	22641
			1833	25059	Y200L-4	15
			1696	27477
9	D	1450	2647	18465	Y200L-4	15
			2716	21908
			2657	25351	Y225S-4	37
			2579	28794
			2471	32237	Y225M-4	45
			2324	35679
			2147	39122
10	D	1450	3265	25330	Y250M-4	55
			3412	30053
			3422	34745
			3344	39498	Y280S-4	75
			3246	44221
			3108	48943	Y280M-4	90
			2922	53666
11.2	D	1450	4099	35587	Y280M-4	90
			4275	42222
			4295	48857	Y315S-4	110
			4197	55492
			4070	62127	Y315M1-4	132
			3903	68762
			3667	75397	Y315M2-4	160
		960	1794	23561	Y225M-6	30
			1873	27954
			1882	32346
			1833	36739	Y250M-6	37
			1784	41132
			1706	45525	Y280S-6	45
			1608	49918
12.5	D	1450	5109	49473	Y315M1-4	132
			5325	58697	Y135M2-4	160
			5344	67921	Y315L2-4	200
			5227	77145
			5070	86369	Y355M2-4	250
			4864	95592
			4570	104816
		960	2235	32754	Y280S-6	45
			2334	38861
			2343	44968	Y280M-6	55

			2285	51075
			2226	57182	Y315S-6	75
			2128	63289
			2000	69395
		730	1294	24907	Y225M-8	22
			1353	29551
			1353	34194
			1323	38838	Y250M-8	30
			1284	43482
			1235	48126
			1157	52769
14	D	960	2804	46018	Y315S-6	75
			2932	54597
			2942	63177	Y315M1-6	90
			2873	71757	Y315M2-6	110
			2785	80336
			2667	88916	Y315M3-6	132
			2510	97496
		730	1618	34993	Y280S-8	37
			1696	41516
			1706	48041
			1657	54565	Y280M-8	45
			1608	61098	Y315S-8	55
			1539	67613
			1451	74137
16	D	960	3668	68692	Y355M1-6	160
			3825	81498
			3844	94305	Y355M3-6	200
			3756	107113
			3638	119919	Y355L2-6	250
			3491	132726
			3285	145533
		730	2118	52234	Y315S-8	55
			2206	61973	Y315S-8	75
			2216	71711
			2167	81450	Y315M2-8	90
			2108	91189
			2020	100927	Y315M3-8	110
			1892	110666

Y9-38性能參數表
4	D	2900	2275	3297	Y132S1-2	5.5
			2334	3846
			2334	4396
			2294	4945	Y132S2-2	7.5
			2226	5495
4.5	D	2900	2873	4694	Y160M1-2	11
			2951	5477
			2961	6259
			2912	7042
			2814	7824
5	D	2900	3550	6439	Y160M2-2	15
			3648	7513
			3658	8586	Y160L-2	18.5
			3589	9659
			3481	10733
5.6	D	2900	4452	9047	Y200L1-2	30
			4570	10555
			4579	12063
			4511	13571	Y200L2-2	37
			4364	15079
6.3	D	1450	1402	6441	Y132S-4	5.5
			1441	7514
			1451	8588	Y132M-4	7.5
			1422	9661
			1372	10735
		2900	5639	12882	Y225M-2	45
			5786	15029
			5805	17176	Y250M-2	55
			5707	19323
			5521	21470	Y280S-2	75
7.1	D	1450	1784	9219	Y160M-4	11
			1863	10756
			1873	12292
			1863	13829	Y160L-4	15
			1833	15366
			1794	16902
			1735	18439	Y180M-4	18.5
	C	1600	2177	10173	Y180M-4	18.5
			2265	11869

			2275	13564
			2265	15260
			2235	16955
			2186	18651	Y180L-4	22
			2108	20346
8	C	1600	2765	14553	Y200L-4	30
			2873	16978
			2893	19404
			2873	21830	Y225S-4	37
			2834	24255
			2775	26081	Y225M-4	45
			2677	29106
	D	1450	2275	13189	Y180L-4	22
			2363	15387
			2373	17585
			2363	19783
			2334	21982	Y200L-4	30
			2285	24180
			2206	26378
9	D	1450	2873	18778	Y225S-4	37
			2991	21908
			3010	25038
			2991	28168	Y250M-4	55
			2951	31298
			2893	34427
			2785	37557
10	D	1450	3550	25760	Y250M-4	55
			2687	30053
			3716	34346	Y280S-4	75
			3687	38639
			3648	42933
			3569	47226	Y280M-4	90
			3442	51519
11.2	D	1450	4462	36190	Y315S-4	110
			4628	42222
			4658	48254
			4462	54285	Y315M1-4	132
			4570	60317
			4471	66349	Y135M2-4	160
			4324	72381

		960	1851	23960	Y225M-6	30
			2030	27954
			2039	31947
			2030	35941	YY280S-6	45
			2000	39934
			1961	43927
			1892	47921
12.5	D	1450	5560	50312	Y315M2-4	160
			5766	58697
			5805	67082	Y355L2-4	200
			5766	75468	Y355M2-4	250
			5697	83853
			5580	92238	Y355L-4	315
			5384	100624
		960	2432	33310	Y280M-6	55
			2530	38861
			2540	44413
			2530	49965	Y315S-6	75
			2490	55516
			2441	21068
			2353	66620	Y315M1-6	90
		730	1402	25330	Y225M1-8	22
			1461	29550
			1471	33772	Y250M-8	30
			1461	37994
			1441	42215
			1412	46437	Y280S-8	37
			1363	50659
14	D	960	3049	46798	Y315S1-6	75
			3167	54597	Y315M1-6	90
			3187	62397	Y315M2-6	110
			3167	70197
			3128	77997	Y315M3-6	132
			3059	85796
			2961	93596	Y355M1-6	160
		730	1765	35586
			1833	41517	Y280S-8	37
			1843	47448
			1833	53379	Y280M-8	45
			1814	59310	Y315S-8	55

			1775	65241	Y315M1-8	75
			1716	71172
16	D	960	3991	69856	Y355M1-6	160
			4138	81498
			4167	93141	Y355M2-6	200
			4138	104784	Y355L2-6	250
			4089	106427
			4001	128069
			3863	139712	JS-137-6	280,
		730	2304	53119	Y315M1-8	75
			2392	61973
			2402	70826	Y315M2-8	90
			2392	79679
			2363	88533	Y315M3-8	110
			2314	97386
			2235	106239	Y355M1-8	132

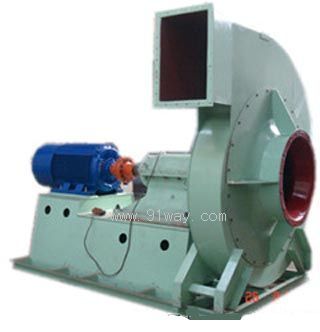

Y9-38鍋爐離心引風機

Y9-38鍋爐離心引風機（示意圖）
