產品名稱：

CD2B系列塑殼斷路器電動操作機構

型號規格：

放大圖片

產品類別：

常規產品 -- 備品配件 -- 電動操作機構

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

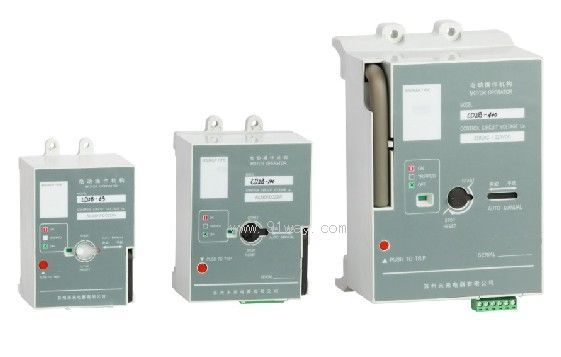

（點擊小圖查看大圖）

CD2B系列塑殼斷路器電動操作機構產品詳細說明：

CD2B電動操作機構是適用于63~1600A各種塑殼斷路器本地或遠距離電動操作的專用機構，可實現各類用電設備的遠程或集中控制。
功能結構
超薄型，產品高度比CD2型降低1/3
采用永磁直流電動機驅動，開關電源供電，功耗小，電壓范圍寬
電壓規格齊全，交直流通用
壽命可達2萬次，合閘或分閘時間1s~1.3s
能與63~1600A國內外各類塑殼斷路器配套

CD2B系列塑殼斷路器電動操作機構性能參數

額定工作電壓	DC24V、AC110V/DC110V、AC230V/DC220V
額定絕緣電壓	250V，額定工作電壓為400V時為500V
交流電壓頻率	50Hz/60Hz
額定工作制	短時工作制
動作時間	0.7~1.5S
工頻耐壓	1890V，歷時1min
沖擊耐受電壓	4.5KV
工作溫度	-5~40℃
耐熱性	50℃，濕度90%

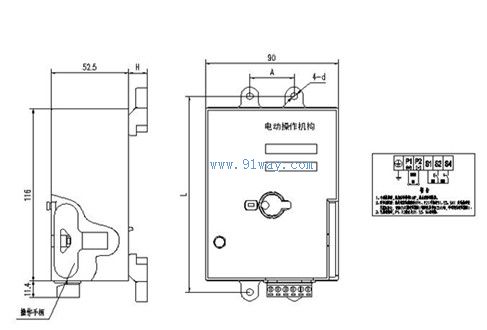

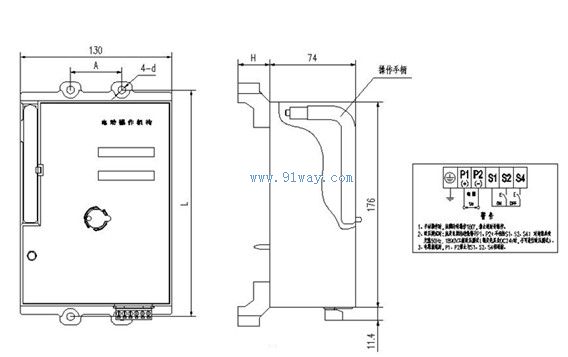

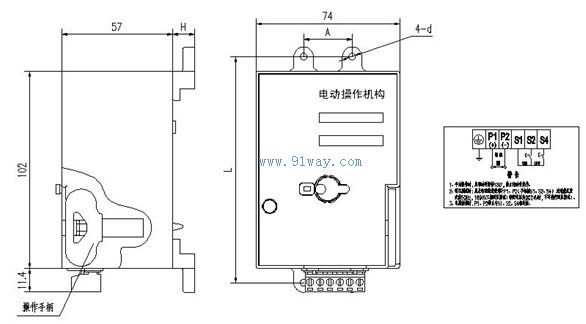

電操外形圖

規格	配用斷路器型號	安裝尺寸
規格	配用斷路器型號	A	L	d	H
CD2B-63/NDM2	NDM2-63	25	110	φ 3.5	14.5
CD2B-63/CM1	CM1-63	25	117	φ 3.5	11.5
CD2B-63/CM2	CM2-63	25	17	φ 3.5	11.5
CD2B-100C/CM3	CM3-100C	25	111	φ 3.2	15
CD2B-63/30	( )30-63	25	117	φ 3.5	11.5
CD2B-100C/NDM3	NDM3-100C	25	113	φ 3.2	15
CD2B-160/ABB	ABB-S1,S2	58	111	φ 3.5	2
	TIM1-125,160
	HM3-125,160
	HSM1-125,160

型號規格	配用斷路器型號	安裝尺寸
型號規格	配用斷路器型號	A	B	d	H
CD2B-100/30	( )30-100	30	132	φ 4.5	12.5
CD2B-100/CM1	CM1-100	30	129	φ 4.5	12.5
CD2B-100/CM1L	CM1L-100	30	129	φ 4.5	6
CD2B-100/CM1E	CM1E-100	30	129	φ 4.5	6
CD2B-100/NDM2	NDM2-100	30	129	φ 4.5	12.5
CD2B-100/NF	HUM8-100 NF-100	30	132	φ 4.5	12.5
CD2B-225/NDM2	NDM2-225	30	126	φ 4.5	15
CD2B-100/CM3	CM3-100	30	129	φ 4.5	12.5
CD2B-160/NDM3	NDM3-160	30	129	φ 4.2	16.5
CD2B-250/CM3	CM3-250	35	126	φ 4.5	15
CD2B-250C/CM3	CM3-250C	35	126	φ 4.5	20
CD2B-225/CM1	CM1-225	35	126	φ 4.5	15
CD2B-225/CM1L	CM1L-225	35	133.5	φ 4.5	11
CD2B-225/CM1E	CM1E-225	35	133.5	φ 4.5	11
CD2B-250C/NDM3	NDM3-250C	35	126	φ 4.2	15
CD2B-250/ABB	ABB-S3,S4 TIM1-250 HM3-250 HSM1-250	35	139	φ 4.5	20.5
CD2B-250/NDM3	NDM3-250	35	126	φ 4.5	15
CD2B-250/NS	NS-160 NS-250	95.3	151	φ 3.5	25
CD2B-250/30P	HUM8-250 NF-250	35	126	φ 4.5	15

型號規格	配用斷路器型號	安裝尺寸
型號規格	配用斷路器型號	A	B	d	H
CD2B-400H/M	CM1-400	44	194	φ6.5	27
CD2B-400/CM1L	CM1L-400	44	194	φ6.5	27
CD2B-400/CM1E	CM1E-400	44	194	φ6.5	27
CD2B-400/30	( )30-400	44	194	φ6.5	37
CD2B-400/NDM2	NDM2-400	44	194	φ6.5	27
CD2B-400/CM3	CM3-400	44	194	φ6.5	27
CD2B-400/ABB	HM3-400 HSM1-400 ABB-S5	44	214	φ6.5	24
CD2B-400H/NM1	NM1-400	44	194	φ6.5	39
CD2B-400/30P	HUM8-400	44	194	φ6.5	36
CD2B-630S/M	CM1-630	58	200	φ6.5	27
CD2B-630/CM3	CM3-630	58	200	φ6.5	27
CD2B-630/ABB	ABB-S6 TIM1-630 HM3-630 HSM1-630	70	237	φ6.5	24
CD2B-630/30	( )30-630	70	243	φ6.5	38
CD2B-630/NS	NS-400.630	130	220	φ3.5	30
CD2B-630/30P	HUM8-630 NF-630	70	243	φ6.5	38
CD2B-800/M	CM1-800 CM1E-800	70	243	φ6.5	31
CD2B-800/S	S( )-800	70	243	φ6.5	31
CD2B-800/CM3	CM3-800	70	243	φ6.5	31
CD2B-800H/NM1	NM1-800	70	243	φ6.5	40
CD2B-1250/M	CM1-1250	70	317	φ6	22
CD2B-1250/NM1	NM1-1250	70	299	φ6.5	36.5

CD2B系列塑殼斷路器電動操作機構（示意圖）
