您的位置：您的位置：首頁 → 變電設備 → 電壓發生器 → SJTU型系列沖擊電壓發生器

產品名稱：

SJTU型系列沖擊電壓發生器

型號規格：

放大圖片

產品類別：

常規產品 -- 變電設備 -- 電壓發生器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

SJTU型系列沖擊電壓發生器產品詳細說明：

用途：
SJTU型系列沖擊電壓發生器主要用于電力設備等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波、操作沖擊電壓波和陡波的沖擊電壓試驗．檢驗絕緣性能。

SJTU型系列沖擊電壓發生器性能：
1200kV/2400kV和4800kV系列沖擊電壓發生器可產生標準雷電全波，操作波和雷電截波三種沖擊電壓波形，1200kV 系列沖擊電壓發生器可產生標準雷電波、操作波、雷電截波、振蕩雷電波，振蕩操作波、線路絕緣子陡波．合成絕緣子陡波和變壓器感應操作波共八種沖擊電壓波形．技術指標符合國家標準和IEC 標準的規定．已通過部級鑒定，主要技術性能處于國內領先地位．達到國際同類產品的先進水平。

SJTU型系列沖擊電壓發生器特點：
1 、成套裝置配套完整．電壓等級齊全；
2 、沖擊電壓發生器回路電感小，并采取帶阻濾波措施，在大電容最負載下仍能產生標準沖擊電壓波形，負載能力大，國內首創，并運用于科研和企業單位；
3 、電壓利用系數高．雷電波和操作波分別不低于90%和80% ；
4 、沖擊本體結構緊湊．外形美觀，調波方便，操作筒單，同步性能好，動作可靠；
5 、采用可控硅或LC 恒流充電自動控制技術，自動化程度高，抗干擾能力強；
6 、截波延時采用電子延時可調電路或L一C 延時方式；
7 、計算機控制測（光纖）系統．首家唯一經國家版權局注冊登記，通過GB/T及IEC標準測評。

SJTU1200型沖擊電壓發生器主要技術參數：

標稱電壓Rated Voltage(KV)	沖擊電容量Impulse Capacitance(μf)	級電容量Stage Capacitance(μf)	沖擊能量Impulse Energy(kj)	級電壓Stage Voltage(kv)	級數Stage Number	總高（mm）	級高(mm)	重量Weight(kg)
±300	0.25	0.5	11.25	±150	2	1260	420	547
±300	0.5	1	22.5		2	1260	420	611
±450	0.167	0.5	16.9		3	1680	420	694
±450	0.33	1	33.41		3	1680	420	758
±600	0.125	0.5	22.5		4	2100	420	842
±600	0.25	1	45		4	2100	420	906
±750	0.1	0.5	28.13		5	2850	430	1006
±750	0.2	1	56.26		5	2850	430	1166
±900	0.0833	0.5	33.74		6	3320	430	1186
±900	0.167	1	67.5		6	3320	430	1378
±1050	0.714	0.5	39.36		7	3750	430	1366
±1050	0.142	1	78.27		7	3750	430	1697
±1200	0.0625	0.5	45		8	4200	430	1545
±1200	0.125	1	90		8	4200	430	1801
±1350	0.0555/0.111	0.5/1	50.625/101.2		9	5200	430	1718
±1500	0.05/0.1	0.5/1	56.25/112.5		10	5700	430	1880

SJTU2400型沖擊電壓發生器主要技術參數：

標稱電壓Rated Voltage(KV)	沖擊電容量Impulse Capacitance(μf)	級電容量Stage Capacitance(μf)	沖擊能量Impulse Energy(kj)	級電壓Stage Voltage(kv)	級數Stage Number	長（mm）	寬（mm）	頂罩（mm）	高（mm）	重量Weight(kg)
±1600	0.0625	0.5	80	±200	8	4300	2600	3200	7150	7353
	0.09375	0.75	120					3200	7150	7513
	0.125	1	160					3200	7150	8873
±1800	0.0556	0.5	90		9			3200	7800	7838
	0.0833	0.75	135					3200	7800	8018
	0.1111	1	180					3200	7800	9548
±2200	0.0456	0.5	110		11			3200	9150	8810
	0.0682	0.75	165					3200	9150	9030
	0.09091	1	220					3200	9150	10900
±2400	0.0417	0.5	120		12			3600	9700	9242
	0.0625	0.75	180					3600	9700	9535
	0.0833	1	240					3600	9700	11574
±2800	0.0357	0.5	140		14	5000	3000	3600	11000	10266
	0.0536	0.75	210					3600	11000	10546
	0.0174	1	280					3600	11000	12925
±3000	0.0333	0.5	150		15			3800	11900	10750
	0.05	0.75	225					3800	11900	11050
	0.067	1	300					3800	11900	13600

SJTU4800型沖擊電壓發生器主要技術參數：

標稱電壓Rated Voltage(KV)	沖擊電容量Impulse Capacitance(μf)	級電容量Stage Capacitance(μf	沖擊能量Impulse Energy(kj)	級電壓Stage Voltage(kv)	級數Stage Number	長（mm）	寬（mm）	頂罩（mm）	高（mm）	重量Weight(kg)
±3200	0.03125	0.5	160	±200	16	5300	3450	4200	12400	13760
	0.04687	0.75	240					4200	12400	14720
	0.0625	1	320					4200	12400	15680
±3600	0.0278	0.5	180		18			4200	13700	15480
	0.04167	0.75	270					4200	13700	16560
	0.0556	1	360					4200	13700	17640
±4000	0.025	0.5	200		20	5800	4000	4900	15000	17200
	0.0375	0.75	300					4900	15000	18400
	0.05	1	400					4900	15000	19600
±4200	0.0238	0.5	210		21			4900	15670	18060
	0.0357	0.75	315					4900	15670	19320
	0.0476	1	420					4900	15670	20580
±4800	0.0208	0.5	240		24			5200	17420	21840
	0.03125	0.75	360					5200	17420	22020
	0.0417	1	480					5200	17420	23500
±5400	0.0185	0.5	270		27	5800	4200	6000	19300	25000
	0.037	1	540					6000	19300	27000
	0.0556	1.5	810					6000	19300	20000

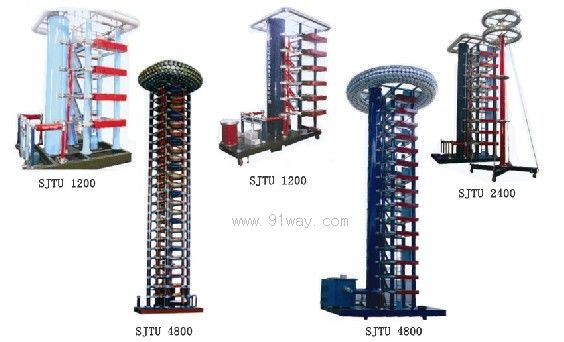

SJTU型系列沖擊電壓發生器（示意圖）
