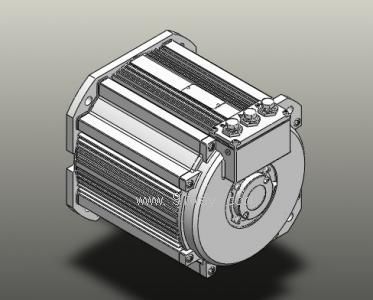

電機型號 Motor Model

YSP132M-4-10

YSP132M-4-7.5

峰值功率 Peek Power

22 Kw

16 Kw

額定功率 Rated Power

10 Kw

7.5 Kw

峰值轉速 Peek Speed

7000 RPM

7000 RPM

額定轉速 Rated Speed

2950 RPM

2950 RPM

最大轉矩 Peek Torque

≥ 85 Nm

≥ 92Nm

額定轉矩 Rated Torque

32 Nm

24 Nm

電機高效區（＞80%）High Efficiency Area（＞80%）

65 %

50 %

直流母線電壓 DC Bus Voltage

72 V

72 V

直流母線額定電流 Rated Current

170 A

128 A

繞組連接 Winding Connection

△ 角形

△ 角形

絕緣等級 Insulation class

H

H

防護等級 Protection grade

IP55

IP55

冷卻方式 Cooling

自然 Nature

自然 Nature

重量 Net Weight

35 Kg

35 Kg

溫升 Temperature

≤ 80k

≤ 80k

工作制 Duty

S 2 - 60

S 2 - 60

工作環境  Work environment

-30～+60 ℃

-30～+60 ℃

機座號  frame size

132M

132M

控制器型號 Controller Model

ACM1 72V 450A

ACM1 72V 350A
