產品名稱：

YTSJ系列緊湊型變頻調速三相異步電動機

型號規格：

放大圖片

產品類別：

南洋電機 -- 電機產品 -- 交流變頻電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

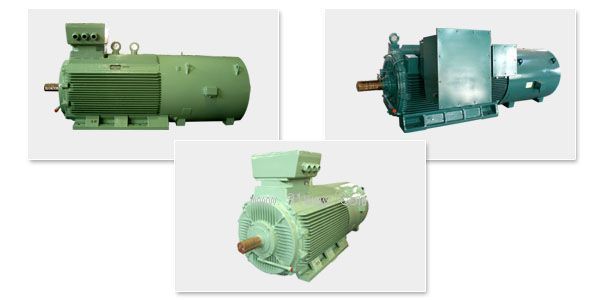

（點擊小圖查看大圖）

YTSJ系列緊湊型變頻調速三相異步電動機產品詳細說明：

YTSJ系列緊湊型變頻調速三相異步電動機具有體積小、轉矩大、過載倍數高等一系列特點。適用于各種需要調速的工業裝置中，如起重設備、機床設備等。

電機性能：
電機功率在400kW以下時，額定電壓為380V，此時一般為△接法，當功率在400kW及以上時，額定電壓為660V，此時一般為Y接法。電機的額定頻率為50Hz，也可根據需要選擇20Hz、25Hz、33.3Hz。在開環U/f控制情況下，3Hz到額定頻率為恒轉矩調速，額定頻率到給定最高頻率為恒功率調速；在矢量控制的條件下，恒轉矩調速范圍可以擴大到從零速到基速。
電機的基準工作制為S1，也可根據需要采用其它工作制，此時技術數據表中的電機功率與電機型號對應關系可能有所變動。
通用型電機的絕緣等級一般為F級，也可根據需要采用H級，飛剪等特殊用途電機統一采用H級，特殊設計的絕緣結構對變頻器輸出的高載波頻率電壓具有良好的適應性。
YTSJ系列緊湊型變頻調速三相異步電動機具有較強的過載能力，額定頻率時能承受的過載倍數見技術數據表，歷時1min。
電機的標準防護等級為IP23，但如果加裝空水冷卻器或空空冷卻器，電機防護等級可提高到IP44、IP54等。
電機的標準冷卻方式為強風冷卻IC06，但也可根據需要做成帶獨立冷卻器冷卻或管風冷卻等。
電機標準出線方向為上出線（從軸伸側視之），在安裝獨立冷卻器情況下也可以按用戶需要改為左出線或右出線。
電機非軸伸端可以安裝編碼器、超速開關等附件。電機內部可安裝測溫元件及空氣加熱器。
YTSJ系列緊湊型變頻調速三相異步電動機配置冷卻風機電壓為三相380V，其中H315機座號風機功率為7.5kW；H250機座號風機功率為3kW。

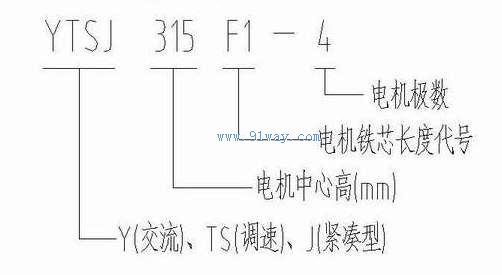

型號說明：

結構簡介:
YTSJ系列緊湊型變頻調速三相異步電動機(以下簡稱電機)以其獨特的內部風路結構和優良可靠的絕緣結構，有效改善了電機的散熱效果，因而提高了材料的單位體積利用率，使之與普通電機相比，相同轉矩所對應的電機中心高能減小一到二檔。
YTSJ系列緊湊型變頻調速三相異步電動機是為配合國內外各類高性能的IGBT脈寬調制變頻器而特殊設計的，使用時一般不需配用外接濾波器。

備注:
本樣本僅供用戶選型參考，其中數據根據需要可能會進行修改，恕不另行通知。
訂貨時用戶需注明電機型號、額定功率、額定電壓、額定頻率或轉速、安裝型式、防護等級、冷卻方式及出線方向，如有特殊要求，請在訂貨前提出。

表一（20Hz時同步轉速600r/min，最高頻率50Hz）
電機型號	標稱功率(kW)	額定電流		額定轉矩	允許最大過載	轉差率(%)	轉動慣量	重量
		(A)		(N·m)	倍數（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	85	150		1353	2.1	3	2.5	1050
YTSJ250D-4	105	195		1671	2.2	3.4	3.5	1195
YTSJ250C-4	145	265		2308	2.2	3	4	1360
YTSJ250B-4	180	330		2865	2.2	3.3	5	1580
YTSJ315H-4	235	445		3740	2.2	2.7	7.5	1755
YTSJ315F1-4	295	550		4695	2.4	2.6	9	2120
YTSJ315E-4	335	610		5332	2.3	2.7	11	2550
YTSJ315C-4	450		485	7163	2.5	2.2	14	3070

表二（25Hz時同步轉速750r/min，最高頻率63.3Hz）
電機型號	標稱功率(kW)	額定電流		額定轉矩	允許最大過載	轉差率(%)	轉動慣量	重量
		(A)		(N·m)	倍數（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	105	185		1337	2.2	2.7	2.5	1050
YTSJ250D-4	140	255		1783	2.2	2.7	3.5	1195
YTSJ250C-4	175	315		2228	2.3	2.8	4	1360
YTSJ250B-4	240	435		3056	2.3	3	5	1580
YTSJ315H-4	290	540		3693	2.4	2.1	7.5	1755
YTSJ315F2-4	390	710		4966	2.4	2.1	10	2310
YTSJ315E-4	480		520	6112	2.5	1.9	11	2550
YTSJ315C-4	560		605	7131	2.5	1.7	14	3070

表三（33.3Hz時同步轉速1000r/min，最高頻率70Hz，其中H315E-4及H315C-4最高為66Hz）
電機型號	標稱功率(kW)	額定電流		額定轉矩	允許最大過載	轉差率(%)	轉動慣量	重量
		(A)		(N·m)	倍數（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	170	315		1624	2.1	1.9	2.5	1050
YTSJ250D-4	220	405		2101	2.2	2	3.5	1195
YTSJ250C-4	260	470		2483	2.1	2.1	4	1360
YTSJ250B-4	300	535		2865	2.1	2.4	5	1580
YTSJ315H-4	400		425	3820	2.4	1.6	7.5	1755
YTSJ315F1-4	500		520	4775	2.4	1.6	9	2120
YTSJ315E-4	600		625	5730	2.5	1.5	11	2550
YTSJ315C-4	750		800	7163	2.5	1.3	14	3070

表四（50Hz時同步轉速1500r/min，最高頻率：H250的為100Hz，H315的為80Hz，其中H315E-4最高為66Hz）
電機型號	標稱功率(kW)	額定電流		額定轉矩	允許最大過載	轉差率(%)	轉動慣量	重量
		(A)		(N·m)	倍數（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	250	450		1592	2.1	1.5	2.5	1050
YTSJ250D-4	300	530		1910	2	1.7	3.5	1195
YTSJ250C-4	360	635		2292	2	1.6	4	1360
YTSJ250B-4	450		455	2865	2.1	1.6	5	1580
YTSJ315H-4	600		630	3820	2.5	1	7.5	1755
YTSJ315F2-4	730		760	4648	2.5	0.9	10	2310
YTSJ315E-4	830		835	5284	2.4	1.2	11	2550

YTSJ系列緊湊型變頻調速三相異步電動機技術數據表B(適用于飛剪等特殊用途的電機)

表一（20Hz時同步轉速600r/min，最高頻率50Hz）
電機型號	標稱功率(kW)	額定電流		額定轉矩	允許最大過載	轉差率(%)	轉動慣量	重量
		(A)		(N·m)	倍數（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	55	115		875	3.1	1.9	2.5	1050
YTSJ250D-4	75	150		1194	3.1	2.2	3.5	1195
YTSJ250C-4	105	205		1671	3	2	4	1360
YTSJ250B-4	135	255		2149	3.1	2.3	5	1580
YTSJ315H-4	170	335		2706	3.2	1.9	7.5	1755
YTSJ315F1-4	230	445		3361	3.1	2	9	2120
YTSJ315E-4	260	485		4138	3	2	11	2550
YTSJ315C-4	400		440	6367	3.2	1.9	14	3070

表二（25Hz時同步轉速750r/min，最高頻率63.3Hz）
電機型號	標稱功率(kW)	額定電流		額定轉矩	允許最大過載	轉差率(%)	轉動慣量	重量
		(A)		(N·m)	倍數（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	75	150		955	3.1	1.7	2.5	1050
YTSJ250D-4	105	205		1337	3	2	3.5	1195
YTSJ250C-4	130	250		1655	3	1.8	4	1360
YTSJ250B-4	180	340		2292	3.1	1.8	5	1580
YTSJ315H-4	230	445		2929	3	1.6	7.5	1755
YTSJ315F2-4	310	580		3947	3.1	1.6	10	2310
YTSJ315E-4	370	725		4711	3.2	1.4	11	2550
YTSJ315C-4	490		540	6239	3.2	1.5	14	3070

表三（33.3Hz時同步轉速1000r/min，最高頻率70Hz，其中H315E-4及H315C-4最高為66Hz）
電機型號	標稱功率(kW)	額定電流		額定轉矩	允許最大過載	轉差率(%)	轉動慣量	重量
		(A)		(N·m)	倍數（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	120	230		1146	3	1.3	2.5	1050
YTSJ250D-4	160	300		1528	3	1.6	3.5	1195
YTSJ250C-4	180	335		1719	3	1.6	4	1360
YTSJ250B-4	195	355		1862	3	1.5	5	1580
YTSJ315H-4	310	590		2961	3.1	1.2	7.5	1755
YTSJ315F1-4	385	715		3677	3.1	1.3	9	2120
YTSJ315E-4	480		515	4584	3.2	1.2	11	2550
YTSJ315C-4	600		670	5730	3.2	1	14	3070

表四（50Hz時同步轉速1500r/min，最高頻率：H250的為100Hz，H315的為80Hz，其中H315E-4最高為66Hz）
電機型號	標稱功率(kW)	額定電流		額定轉矩	允許最大過載	轉差率(%)	轉動慣量	重量
		(A)		(N·m)	倍數（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	175	330		1114	3	1.1	2.5	1050
YTSJ250D-4	195	360		1242	3	1	3.5	1195
YTSJ250C-4	240	435		1528	3	1	4	1360
YTSJ250B-4	300	535		1910	3	1	5	1580
YTSJ315H-4	500		540	3183	3.1	0.9	7.5	1755
YTSJ315F2-4	600		640	3820	3.2	0.8	10	2310
YTSJ315E-4	680		695	4329	3	0.9	11	2550

型號	A	B	C	D	E	F×GD	G	H	K
YTSJ250E-4	406	761	168	95	170	25×14	86	250	24
YTSJ250D-4	406	856	168	95	170	25×14	86	250	24
YTSJ250C-4	406	966	168	95	170	25×14	86	250	24
YTSJ250B-4	406	1116	168	95	170	25×14	86	250	24
YTSJ315H-4	508	694	216	120	210	32×18	109	315	28
YTSJ315F1-4	508	804	216	120	210	32×18	109	315	28
YTSJ315F2-4	508	874	216	120	210	32×18	109	315	28
YTSJ315E-4	508	954	216	130	250	32×18	119	315	28
YTSJ315C-4	508	1144	216	130	250	32×18	119	315	28

型號	L	AA	AB	AC	AD	HD
YTSJ250E-4	1320	108	493	315	360	1040
YTSJ250D-4	1420	108	493	315	360	1040
YTSJ250C-4	1530	108	493	315	360	1040
YTSJ250B-4	1680	108	493	315	360	1040
YTSJ315H-4	1400	125	624	340	400	1250
YTSJ315F1-4	1510	125	624	340	400	1250
YTSJ315F2-4	1580	125	624	340	400	1250
YTSJ315E-4	1700	125	624	340	400	1250
YTSJ315C-4	1900	125	624	340	400	1250

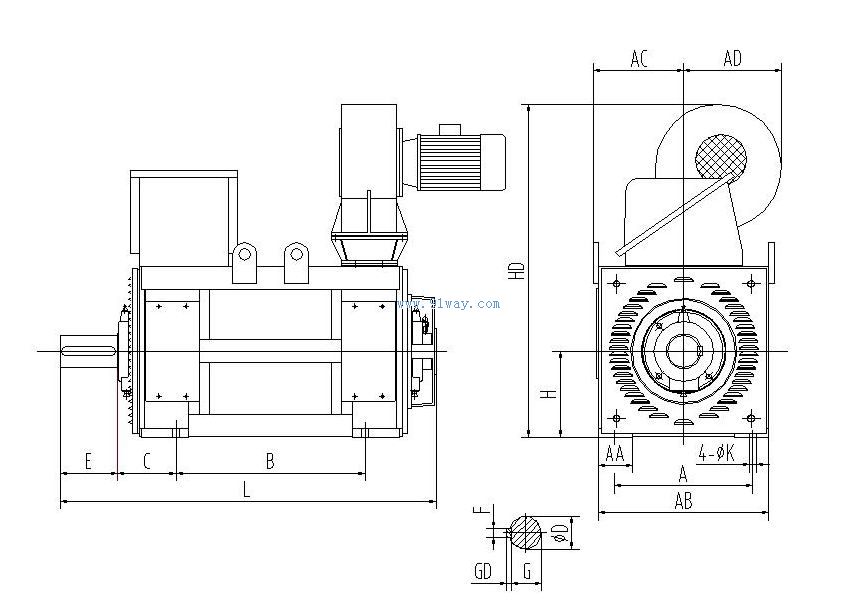

YTSJ系列緊湊型變頻調速三相異步電動機（示意圖）
