品種

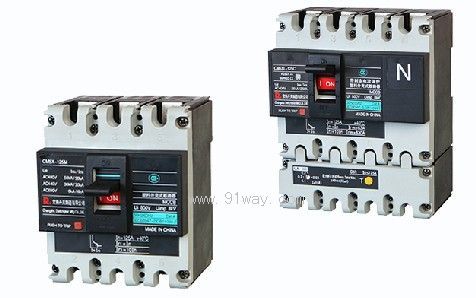

塑殼斷路器CM5X-125

帶剩余電流保護塑殼斷路器CM5XL-125

殼架等級額定電流Inm(A)

125

125

型號

CM5X-125C

CM5X-125L

CM5X-125M

CM5XL-125C

CM5XL-125L

CM5XL-125M

極數

3、4

3、4

額定電流In（A）

1.5¹⁾、2.5¹⁾、6¹⁾、10、16、20、25、32、40、50、63、80、100、125

1.5¹⁾、2.5¹⁾、6¹⁾、10、16、20、25、32、40、50、63、80、100、125

額定絕緣電壓Ui（A）

800

800

額定沖擊耐受電壓Uimp（V）

8000

8000

額定工作電壓Ue（V）50Hz/60Hz

AC400/440/690

AC400/440

飛弧距離

0

0

短路分斷能力級別

C

L

M

C

L

M

額定極限短路分斷能力Icu（kA）

AC400V

25

35

50

25

35

50

AC440V

-

15

30

-

15

30

AC690V

-

4.5

6

-

-

-

額定運行短路分斷能力Ics（kA）

100%Icu

100%Icu

額定剩余動作電壓I△n（A）

A型剩余電流保護

UA型脫扣器，非延時

-

0.03/0.1/0.2/0.3

VA型脫扣器，非延時、
延時可調

-

0.1/0.2/0.3/0.5

額定剩余不動作電流I△no（A）

-

1/2I△n

額定剩余短路接通（分斷）能力I△m（kA）

-

1/4Icu

使用類別

A

A

電氣壽命（次）²⁾

AC400V

10000

10000

AC690V

1000

1000

機械壽命（次）²⁾

免維護

20000

20000

有維護

40000

40000

外形尺寸

寬W（3P/4P）

81/108

81/108

長L

100

135

高H

導軌安裝

63

—

平面安裝

68

68

可選脫扣器

配電型：2（單磁）、3（熱磁）
電動機保護型：2M（單磁）、3M（熱磁）

配電型：2（單磁）、3（熱磁）
電動機保護型：2M（單磁）、3M（熱磁）

注：1）僅提供單磁脫扣器；

    2）根據GB14048.1-2006，術語“壽命”表示電器在修理或更換部件前能完成的操作循環次數的概率。
