您的位置：您的位置：首頁 → 低壓電器 → 低壓保護器 → 電動機保護器 → CD4系列電動機控制保護器

產品名稱：

CD4系列電動機控制保護器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 電動機保護器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

江蘇

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CD4系列電動機控制保護器產品詳細說明：

主要用于額定工作電壓至690V，額定電流1.25~450A電動機的保護和控制。
具有多種控制功能：直接起動、Y/△降壓起動、電阻降壓起動、自耦變壓器降壓起動、可逆換向起動、雙速起動
具有通信功能，采用Modbus-RTU通信協議
起動、控制、保護集成于CPU，現場層和控制層之間通信采用總線技術

CD4系列電動機控制保護器具有過載保護、欠載保護、堵轉保護、不平衡保護、斷相保護、熱敏電阻PTC保護、每小時起動次數保護、外部故障保護、接地故障保護或剩余電流保護、低電壓保護、過電壓保護、欠功率保護、逆序保護
過載保護的脫扣級別分為10A、10、15、20、25、30，可極大優化電動機的使用
內置CPU對電動機運行的實時狀態進行監測
具有九路開關量輸入和四路繼電器輸出
控制保護器符合GB 14048.4標準
控制保護器獲國家強制性產品認證“CCC”標志

CD4系列電動機控制保護器主要技術參數
表1 控制保護器基本參數

型號		CD4-100R1	CD4-100R2	CD4-100R3	CD4-200S1	CD4-450T1
額定工作電壓Ue/V		AC50Hz/ 400、690
額定絕緣電壓U_i/V		1000
額定沖擊耐受電壓 U_imp /kV		8
脫扣級別		10A、10、15、20、25、30
過載保護 （報警或跳閘）	整定電流Ir1/A	1.25~6.3	6.3~25	25~100	50~200	160~450
	動作時間t1/s	延時t1
欠載保護 （報警或跳閘）	動作電流Ir2/A	(20%~80%) Ir1+OFF
	動作時間t2/s	1~30
堵轉保護 （報警或跳閘）	動作電流Ir3/A	(300%~800%) Ir1+OFF
	動作時間t3/s	0.2~13
電流不平衡保護 （報警或跳閘）	不平衡度εI	20%~80%+OFF
	動作時間t5/s	4
斷相保護 （報警或跳閘）	不平衡度εI	90%~100%+OFF
	動作時間t6/s	0.1
PTC過熱保護 （報警或跳閘）	整定值kΩ	3+OFF
	動作時間t10/s	1
每小時起動次數保護（報警或跳閘）	動作次數（次）	1~30+OFF
接地故障保護 （報警或跳閘）	動作電流Ir4/A	(40%~80%) Ir1+OFF
	動作時間t4/s	0.1、0.2、0.3、0.4
剩余電流保護 （報警或跳閘）	動作電流I△n/A	0.3/0.5/1/3/10 +OFF			0.5/1/3/10 /30 +OFF
	動作時間/s	非延時
		延時
低電壓保護 （報警或跳閘）	整定值V	(65%、75%、85%)Ue+OFF
	動作時間t7/s	0.5~20
過電壓保護 （報警或跳閘）	整定值V	(105%、110%、115%)Ue+OFF
	動作時間t8/s	0.1~20
欠功率保護 （報警或跳閘）	整定值kW	(20%~95%)Pe+OFF
	動作時間t9/s	0.5~25
低電壓重起動	重起動電壓整定值V	(75%、85%、95%)Ue+OFF
	立即重起動失電時間t11/s	0.1~0.5
	延時重起動延時時t12/s	0.5~20

表2 整定電流范圍代號

序號	電流規格（A）	整定電流范圍代號	整定電流范圍（A）
1	100	R1	1.25-6.3
2		R2	6.3-25
3		R3	25-100
4	200	S1	50-200
5	450	T1	160-450

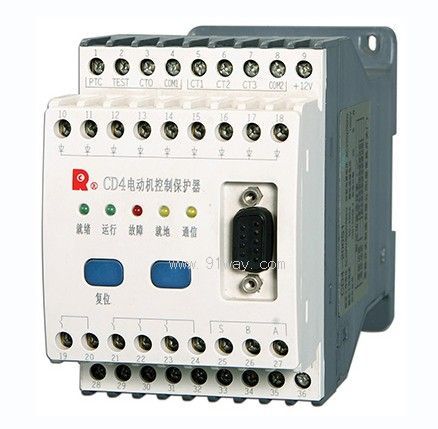

CD4系列電動機控制保護器（示意圖）
