一、用途
XW-800變送器由壓阻式傳感器和信號轉換模塊組成，傳感器的核心部件為單晶硅片，當單硅片受壓時，本身的電阻率要發生變化。通過半導體平面工藝品在硅片上擴散形成四個電阻，連接成斯通電橋，在恒定的電流作用下，可輸出與壓力信號成正比的電壓信號，信號轉換模塊將傳感器的電壓信號經過處理，轉換成4-20mA標準信號。
XW-800壓力變送器可以用來測量流體(液體、氣體和蒸汽)的壓力，液位等參數，并將被子測量信號轉換成4-20mA標準電信號輸出，該輸出可作為指標、記錄和調節器的輸入信號。SH2188壓力變送器具有體積小，重量輕，精度高，價低等優點，事帶有現場指示電表。零點遷移，量程擴展等功能，可本安和隔爆，具務工業用壓力變送器所有功能。

二、主要技術指示
使用對象：液體，氣體和蒸汽
范圍：2：0-0.02Mpa～0.1Mpa
3:0-0.1Mpa～0.5Mpa
4:0-0.2Mpa～1Mpa
5:0-1Mpa～5Mpa
6:0-2Mpa～10Mpa
7:0-10Mpa～50Mpa
輸出：4～20mA DC

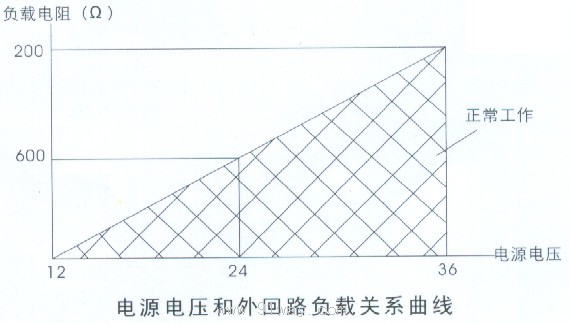

三、負載特性：



四、電源
工作電源：12～36V DC
輸出指示
指示精度：±2%
遷移：變送器可作校驗量程的50%的零位正遷移，但校驗量程的上限值不得超過上限程限。不可進行負遷移
過壓：量程限的2倍(除量程7：0-50Mpa為1.5倍)
溫度范圍
工作溫度范圍：－25～C～－80C
儲存溫度范圍：－40～C～－120C
溫度范圍：0～100%相對濕度
啟動時間：2秒，不需要預熱
精度：量程的±0.2%，包括線性、變差、重量性。
溫度影響：零位溫度誤差為最大量程的0.75%/55～C
　　　　　綜合溫度誤差為最大量程的1.1%/55～C
振動影響：在任何方向上，振動頻率到200Hz時，所引起的振動誤差為最大測量范圍的0.25%/g
時間響應：小于0.2秒
隔離膜片：316SST
傳感器殼體：1Cr18Ni9Ti
灌充液：硅油
流程連接口中：按選型資料可選
電氣連接：電子盒的連接過線孔為1/2-14NPT錐管螺孔，電氣重量：約1Kg.

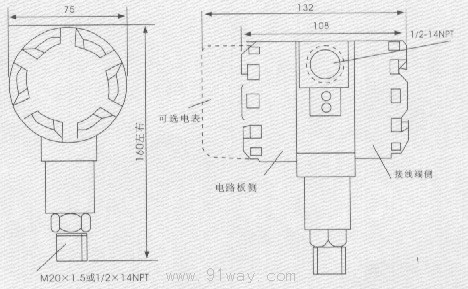

五、外形尺寸：
