QTB型起重機變幅機構產品詳細說明：

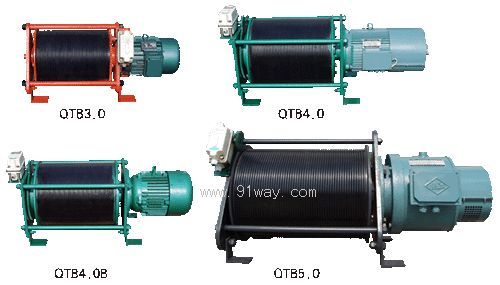

QTB型起重機變幅機構是根據市場需求而設計的，它采用硬齒面雙行星減速機、螺旋槽卷筒和行程限位器，具有結構緊湊、傳動平穩、效率高、噪聲低、安裝方便、免維護、使用壽命長等優點，主要適用于塔式起重機變幅機構。

QTB變幅參數

機構型號	電機型號 （KW）	傳動比	牽引力（N）	筒徑	繩速（m/min）	繩徑	變幅范圍	適用塔機
QTB3.0	YDEZ100L-4/6-2.2-/1.5	44.3	4000	300	30/20	6.2	0-52	315-400
QTB4.0B-Ⅰ	YDEZ100L-4/6-2.2/1.5	54	4000	382	30/20	7.7	0-52	315-400
QTB4.0B-Ⅱ	YDEJ100L-4/6-2.2/1.5	54	4000	382	30/20	7.7	0-52	315-400
QTB4.0B-Ⅲ	YDEJ112M-4/8-2.5/1.5	54	4000	382	30/20	7.7	0-52	315-400
QTB4.0-Ⅰ	YDEZ132S-4/8-3.3/2.2	38	5800	382	40/20	7.7	0-62	400-630
QTB4.0-Ⅱ	YDEJ132S-4/8-3.3/2.2	38	5800	382	40/20	7.7	0-62	400-630
QTB4.0-Ⅲ	YEJ112M-4-4	38	5800	382	40	7.7	0-62	630-800
QTB4.0-H	YDEJ132M-4/8-4.5/3	47.3	5800	420	44/22	7.7	0-65	630-800
QTB5.0-H	YZTDE180-4/8/24-5/3.7/1.1	30.6	8000	420	60/30/8.4	7.7	0-65	800-1250
QTB5.0-Ⅱ	YZTDE180-4/8/24-5/3.7/1.1	40.7	8000	525	60/30/8.4	9.3	0-70	800-1600
QTB5.0-Ⅲ	YVP132M-4-5.5	40.7	8000	525	60	9.3	0-70	1600-2500
QTB5.0-Ⅳ	YZTDE180-4/8/24-5/3.7/1.1	30.6	8000	420	60/30/8.4	9.3	0-70	800-1600

QTB型起重機變幅機構安裝尺寸

機構型號	L	L1	L2	L3	B1	B2	D	H1	H
QTB3.0	941	405	511	611	290	350	φ300	205	530
QTB4.0B-Ⅰ	965	400	535	535	328	388	φ382	252	547
QTB4.0B-Ⅱ	1045
QTB4.0B-Ⅲ	1060
QTB4.0-Ⅰ	1070	460	595	695	328	388	φ382	252	547
QTB4.0-Ⅱ	1165
QTB4.0-Ⅲ	1070
QTB4.0-H	1010	435	535	635	380	470	φ420	278	573
QTB5.0-H	1140	435	535	635	380	470	φ420	278	573
QTB5.0-Ⅱ	1356	520	666	985	530	630	φ525	315	645
QTB5.0-Ⅲ	1326
QTB5.0-Ⅳ	1280	568	665	755	380	548	φ420	278	600

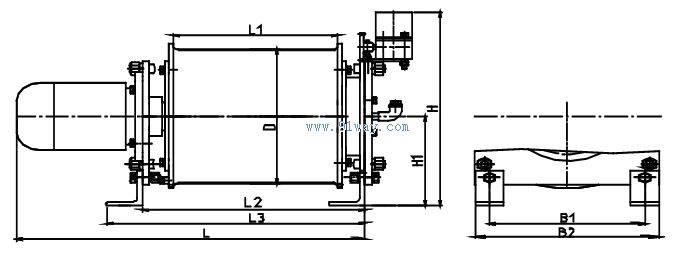

變幅機構示意圖
