GZK-870系列智能無功功率自動補償控制器產品詳細說明：

一、概述
GZK系列是控制量為無電流的全自動智能無動功率補償控制器。其核心部分采用了單片微型計算機。由于充分地利用了計算機的運算能力和邏輯判斷能力，使得控制器具有自動適應、自動尋優等突出特點。各種靈敏度參數均能根據現場實時的情況自動調整確定在最佳的范圍內，有著很強的現場適應能力。
GZK系列為方便用戶的安裝、使用和現場維護也作了充分的考慮。數字功率因數表顯示實時的因數值，LED信號燈指示各種工作狀態，設置了試驗功能開關和對信號線兩端間的接法沒有限制等等。總之用戶只要經過簡單的接線后不用做任何的現場調試，控制器就能夠立即有效地進行工作。
GZK系列采用了多種抗干擾措施，全密閉的防塵結構，具有體積小、可靠性強，美觀實用等特點。并能自動適應各種參數的電容器補償屏。通過與補償?shù)呐浜希瑢�減少線路損失，改善用戶的電壓質量，提高電網的輸送能力和降低電成本起著積極的作用。
二、工作原理

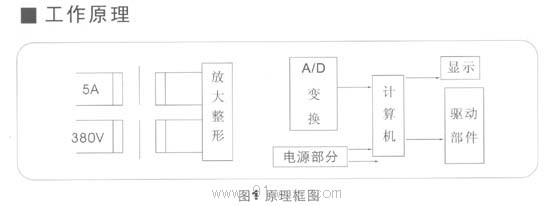

輸入信號經過信號變壓器傳送到放大整形電路，經預處理后進行A/D變換。各類采樣量送到計算機作為綜合處理和記錄，然后根據處理結果發出控制、顯示命令。再對控制量跟蹤檢測，據控制的效果進行計算分析，重新調整適合于當前情況的各工作參數，作出下一步的控制反應。通過不斷地有樣檢測，計算分析、記錄、控制的循環來達到補償無功功率的目的。（見圖1）

三、GZK-870系列智能無功功率自動補償控制器主要技術指標
1、輸出路數

GZK－870－A	4路
GZK－870－B	6路
GZK－870－C	8路
GZK－870－D	10路
GZK－870－A	4路
GZK－870－B	6路
GZK－870－C	8路
GZK－870－D	10路

2、輸出端觸點切換容量：交流380V，5A（COSφ＝1）。
3、投入、切除動作無功電流設定：滿度值的4－9%，（自動設定）。
4、投入切除動作延時：8～250秒（自動調整），過壓切除動作延時6秒。
5、投、切工作方式：自動循環。
6、過壓保護設定：437V±5V，回差電壓6－9V。（出廠時調定，或根據用戶要求調定。）
7、工作條件：
　a.工作電源：380V、50Hz
　b.信號源：電壓信號380V（在機內已與工件電源連通）電流信號0.4～5A
　c.環境溫度：0℃～4℃
　d.相對濕度≤85%
　e.海拔高度≤1000m
　f.工作環境周圍無易燃易爆危險介質，不足以腐蝕破壞絕緣的氣體及導電塵埃，無劇烈振動。
8.功耗≤20W
9　GZK－870外形尺寸：170×110×150（mm）、開孔尺寸：162×102（mm)

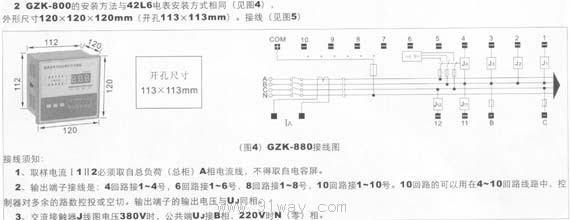

10、GZK－880外形尺寸：120×120×120（mm）、開孔尺寸：113×113mm（同42L6型電表）
■外形尺寸與安裝接線

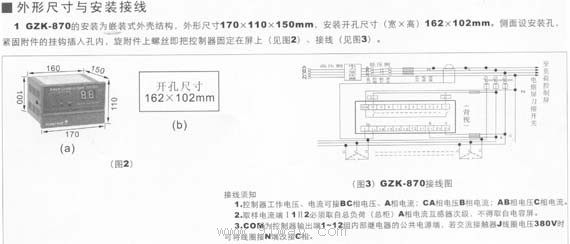

　1　GZK-870的安裝為嵌裝式外殼結構,外形尺寸170×110×150mm,結構安裝開孔尺寸(寬×高)162×102mm.側面設安裝孔,緊固附件的掛鉤插入孔內,旋附件上螺絲既把控制器固定在屏上 (見圖2)、接線(圖3).

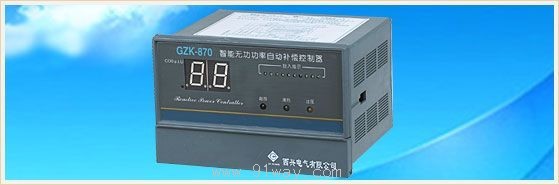

GZK-870系列智能無功功率自動補償控制器
