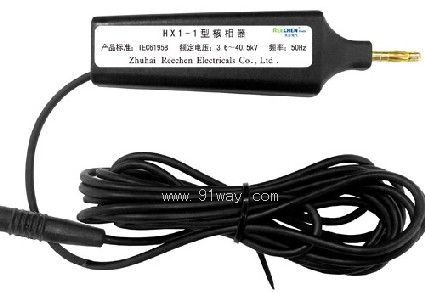

HX1-1型核相器(PC)使用方法

核相前，首先要確保高壓開關柜內部配線正確，即裝配的電壓傳感器與帶電顯示器之間的連接導線的相序要正確。當兩個高壓電源正常供電，在確認各電源開關柜上面的帶電顯示器正常指示后，方可進行以下操作：

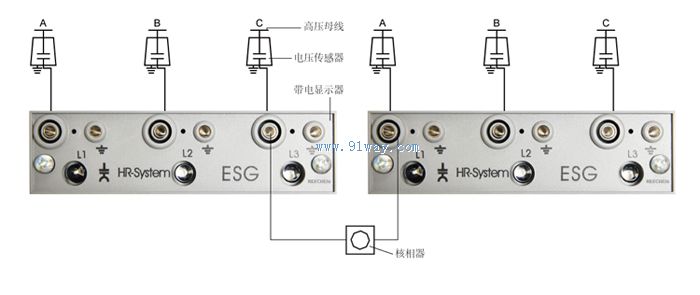

先將核相器一端的插頭，插入投運開關柜上面的帶電顯示器面板上L1相位測試端，然后把核相器另一端的插頭，分別插入待定電源開關柜上面的帶電顯示器面板上的 L1、L2、L3 相位測試端，觀察核相器指示燈發光情況 (測試使用方法見右圖)：

如果實際相位不一致，則核相器指示燈亮。
如果實際相位一致，則核相器指示燈不亮；

注：單相對地可作驗電器使用

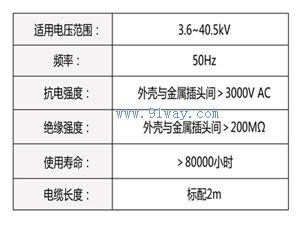

HX1-1型核相器(PC)技術參數
