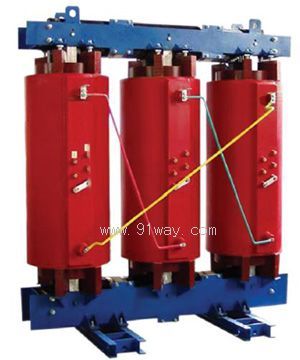

SCB10-20kV級無勵磁調壓干式變壓器產品詳細說明：

SCB10-20kV級無勵磁調壓干式變壓器屬低損耗產品，符合國家標準GB6450、GB/T10228和IEC726的要求，并具有以下特點：

1、高性能、低損耗，為9型系列的換代產品。
2、選用優質硅鋼片，同時大幅降低磁通密度，減小運行中硅鋼片磁致伸縮量，有效降低噪音。
3、優化高壓線圈結構，改善了層間電壓和電容的分布，大大提高了產品耐受大氣過電壓和操作過電壓的沖擊能力，同時也改善了電場分布，使產品局放量進一步降低。
4、SCB10-20kV級無勵磁調壓干式變壓器可配置溫控系統和風冷裝置，在負荷過大時自動啟動風機冷卻裝置，有效提高設備過負荷能力。

型號 TYPE	聯結組 標號	電壓組合（KV）			空載電流 %	空載損耗   W	負載損耗        W（120℃）	短路阻抗    %
		高壓KV	高壓分接范圍%	低壓KV
SCB10-315/20	Yyn0 或 Dyn11	20 或 21	±5% 或 2×2.5%	0.4	2	1160	4170	6
SCB10-400/20					2	1360	5360
SCB10-500/20					2	1600	6590
SCB10-630/20					1.8	1840	7680
SCB10-800/20					1.8	2160	9100
SCB10-1000/20					1.8	2400	10640
SCB10-1250/20					1.6	2800	12670
SCB10-1600/20					1.6	3200	15390
SCB10-2000/20					1.4	37600	18110
SCB10-2500/20					1.4	4400	21680
