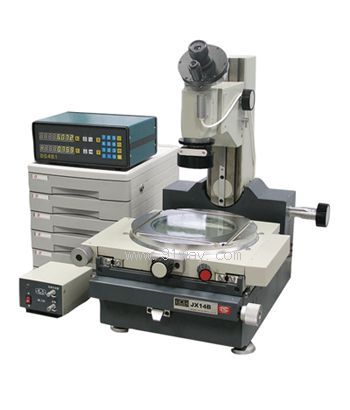

JX14B數字式大型工具顯微鏡產品詳細說明：

JX14B數字式大型工具顯微鏡特點

1、采用光電數顯技術，以精密光柵尺作為XY軸測量元件，讀數直觀，檢測方便；
2、主顯微鏡配有多種目鏡和物鏡，視場范圍大，成像清晰；
3、主顯微鏡可左右偏擺，適用于螺旋狀零件的測量；
4、透射、反射照明均采用冷光源，發熱量低，壽命長；
5、具有快速移動和微動裝置，并可迅速切換；
6、工作臺可旋轉運動，方便測量角度；
7、帶有光學定位器、頂針架等多種附件，使用面廣。
產品用途
　　該儀器能精確測量各種工件的尺寸、角度、形狀和位置，以及螺紋制件的各參數。適用于機 器制造業、工具制造業、模具制造業、儀器儀表業、軍事工業、航空航天及汽車制造、電子行業、塑料與橡膠行業的計量室、檢查站和高等院校、科研院所，儀器帶有光學定位器、頂針架、雙像目鏡、輪廓目鏡等多種附件，可對機械零件、量具、刀具、夾具、模具、電子元器件、電路板、沖壓件、塑料及橡膠制品進行質量檢驗和控制。
其典型測量對象有：
1、測量各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；
2、測量螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
3、測量齒輪滾刀的導程、齒形和牙型角；
4、測量鉆模或孔板上孔的位置度，鍵槽的對稱度等形位誤差。

JX14B數字式大型工具顯微鏡技術參數
1、工作臺
　　坐標測量行程：X坐標：150 Y坐標：75
　　X、Y坐標測量分辨率：0.001mm
　　儀器準確度：(2+L/50)um，式中L為被測長度，單位：mm
　　圓工作臺直徑：Φ190（玻璃） Φ280（金屬）
　　圓工作臺角度分劃范圍：0°～360°
　　圓工作臺測角分辨率：3′
　　顯微鏡立柱
　　傾斜范圍：±12°
　　傾斜角度分劃值：30′
2、測角目鏡
　　角度分劃范圍：0°～360°
　　角度分劃值：1′
3、輪廓目鏡
　　輪廓目鏡分劃范圍：±7°
　　輪廓目鏡角度分度值：10′
4、光學定位器
　　光學定位器最小探測孔徑：Φ5mm
　　光學定位器最大探測深度：15mm
5、測量力：0.1N
6、頂針架
　　夾持最大直徑：Φ70mm
　　夾持最大長度：190mm
7、物鏡：
8、儀器承受工件最大重量：20kg
9、儀器主機外形尺寸：720×460×600
10、儀器重量：100kg

物鏡放大倍數	總放大倍數（mm）	物方工作距離	視場距離
1×	10×	82	20
3×	30×	70	6.7
5×	50×	49	4
