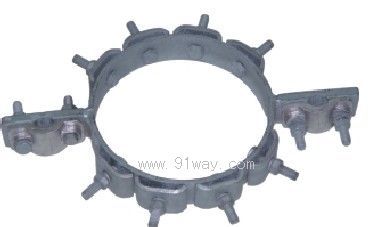

MYH型軟母線組合圓環產品詳細說明：

MYH型軟母線組合圓環型號說明

MYH -2x XXX +24x XXX
| | |_____________載流導線(LJ)標稱截面
| |______________________承重導線(LGJ)標稱截面
|______________________________產品型號

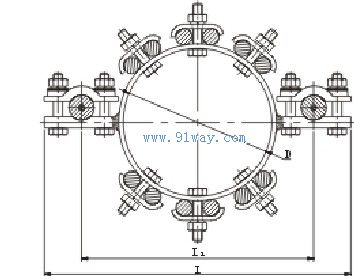

MYH型軟母線組合圓環技術參數表

型號	適用母線(根數型號)				配套聯板型號	主要尺寸			重量
	承重導線		載流導線			D	I	L
MYH(2+8)	2×	LGJ-185/10 LGJ-240/30 LGJ-300/15 LGJ-400/20	8×	LJ-120 LJ-150 LJ-185	LS-21	120	210	290	2.3
MYH(2+12)			12×		LS-25	160	250	330	2.8
MYH(2+16)			16×		LS-29	200	290	370	3.6
MYH(2+20)			20×		LS-33	240	330	410	4.1
MYH(2+24)			24×		LS-37	280	370	450	4.7

注：壓板為鋁合金件，其余為熱鍍鋅鋼制件。
