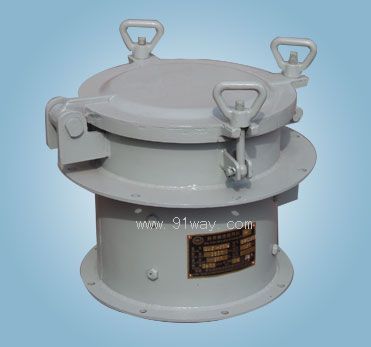

CWZ系列艦船用小型軸流通風機產品詳細說明：

CWZ系列艦船用小型軸流通風機(以下簡稱“通風機”)可適用于各種軍船與民船上的廚房、廁所、艙壁、公共場所、會議室等通風換氣，也可適用于其他適當?shù)膱龊稀?

二、特點
CWZ系列艦船用小型軸流通風機采用變環量法設計。根據通風機的參數選取合理的變環量系數，合理分配葉片各個截面上的特性速度和長度等，通風機具有噪聲低、尺寸小、重量輕、性能穩定等特點。
通風機在設計和制造過程中充分考慮到艦船用的特殊條件要求：葉輪經過嚴格的動平衡校正、超速試驗、故通風機具有耐蝕性好、抗搖擺、抗沖擊、振動、運轉平穩和安全可靠等特點。
通風機適須用于380V/220V,50Hz或440V 60Hz的場所。
三、結構型式
通風機可分為Ⅰ型管道式、Ⅱ型舷窗式兩種結構：
Ⅰ型管道式可直接用于短管道或安裝在艙壁上通風。
Ⅱ型舷窗式可固定裝于舷窗和艙壁上，由于有水密封裝置，可方便地開啟、關閉以防海水、雨水進入。
通風機葉輪為鋁合金鑄造成型，超聲波細胞粉碎機,恒溫水槽,無菌均質器,小型噴霧干燥機殼為鋼板焊接成型。
四、型號說明
C：艦船用 marine or navy
W：小型 small-sized
Z：軸流風機 axial fan
200：葉輪直徑200mm數（圓整）impeller diameter is 200mm(rounded)
D：低速（G為高速）low speed(G is hight speed)
II：舷窗式prthole type

CWZ系列艦船用小型軸流通風機注意事項
1�陛斔鸵兹肌⒁妆�混合性氣體中的硬質顆粒物，不允許多于150mg/m3，直徑不宜大于2mm。
��2�痹谖�入管上要裝設保護用黃銅網，以防止靜電火花和其它物件的吸入，保證防爆通風機的安全。
��3�蓖饨与娎|進入接線盒固定時，接線盒本身及其引入裝置和電纜間必須嚴格密封，不允許有雨水進入接線盒內。
��4�彪娎|必須接地，特別是防爆電動機必須接地。
��5�狈辣�通風機與風管連接時，不應存在由于硬性連接而產生機殼歪斜。更不得強行聯接，將管道重量加在風機上，以免機殼變形。
��6�蓖�風機所采用電動機的功率，系指在特定工況下加上機械損失與應有的安全系數而言，在運轉過程中應調節進氣量嚴格控制電動機電流。不得超過電動機額定電流。
��7�狈辣�電動機進線口螺紋及見表(13)。
8�盋WZ系列艦船用小型軸流通風機自出廠18個月內，凡因質量原因不能使用的。我廠實行包修、包換、包退。

型號   Type	流量 Flow rate   m3/h	全壓 Total Pressure   Pa	轉速 Speed     r/min	電動機   Motor			重量 weight kg
				頻率 Hz fred	功率 kw power	型號 Type	Ⅰ	Ⅱ
CWZ-200D	450	35	1400	50	0.04	AO2-5024	12.7	14.3
	550	50	1700	60
CWZ-200G	920	140	2800	50	0.09	AO2-5622	12.7	14.3
	1120	200	3400	60
CWZ-224D	650	40	1400	50	0.04	AO2-5024	14	15.8
	790	60	1700	60
CWZ-224G	1310	160	2800	50	0.12	AO2-5622	14.6	16.4
	1590	240	3400	60
CWZ-250D	910	50	1400	50	0.04	AO2-5024	16.2	18.5
	1100	75	1700	60
CWZ-250G	1810	200	2800	50	0.25	AO2-6322	17.2	19.6
	2210	300	3400	60
CWZ-280	1280	65	1400	50	0.09	AO2-5024	20	22.5
	1550	95	1700	60
