LK□、LK5G系列主令控制器產品詳細說明：

概述

LK□、LK5G系列產品控制器是額定發熱電流為10安培的凸輪非調整式主令控制器（以下簡稱控制器），該產品適用于額定電壓至交流50HZ380伏及以下，直流220伏及以下，在傳動器裝置中作頻繁轉換控制線路之用，在不改變安裝尺寸的條件下是LK1、LK5系列較理想的換代產品。

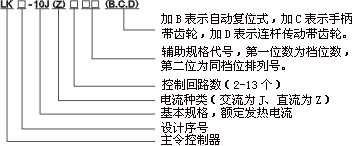

控制器型號所代表的意義



型式和分類
按回路的電流分
直流主令控制器
交流主令控制器
按操作方式，傳動機構種類分：
手柄操作帶檔位主令控制器
手柄操作自復零位主令控制器
手柄操作帶齒輪主令控制器
連桿操作齒輪主令控制器

LK□、LK5G系列主令控制器技術參數
(一) 控制器觸頭的分?jǐn)嗄芰�達到交流AC-11、直流DC-11的要求見表1

表1

使用類別	額定工作電流（A）	接通條件			分?jǐn)鄺l件			通斷次數
AC-11	380 220	L（A）	U（V）	CosФ	L（A）	U（V）	CosФ	50
		28．6	418	0．7	28．6	418	0．7
		49．5	242	0．7	49．5	242	0．7
DC-11	380 220	L（A）	U（V）	T（ms）	L（A）	U（V）	T（ms）	50
		4．4	418	50	4．4	418	50
		8．8	242	50	8．8	242	50

（二）控制器在表2條件下，電壽命交流不少于100萬次，直流不少于40萬次接通與分?jǐn)唷１?

使用類別	額定工作電流（A）	接通條件			分?jǐn)鄺l件			通斷次數	操作頻率次/小時
AC-11	380	L（A）	U（V）	150	L（A）	U（V）	CosФ	100萬	1200
		2．6	380	CosФ	2.6	380	0.4
DC-11	220	L（A）	U（V）	0.7	L（A）	U（V）	CosФ（ms）	40萬	1200
		0.8	220	T（ms）	0.8	220	150

(三)控制器的機械壽命不少于300萬次
結構

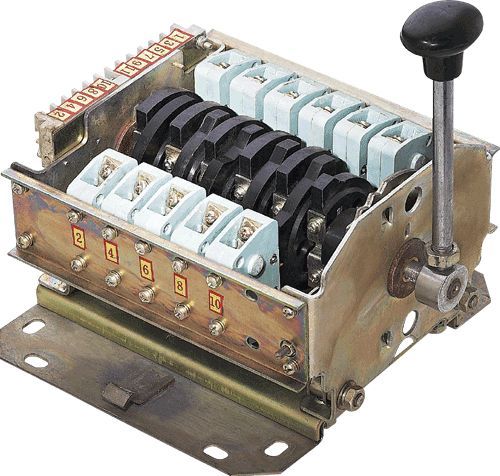

LK□、LK5G系列控制器以冷沖鋼板代替?zhèn)鹘y(tǒng)的鑄鐵結構，整體采用平面布局直動式結構，具有體積小、重量輕、操作力小，壽命高的優點，主要部件有觸點盒、凸輪系統、棘輪系統。觸點盒加裝滅弧室，由三聚氫胺壓制而成。交流靠自然滅弧，直流靠永久磁吹滅弧，凸輪采用酚醛樹塑料壓制成。當操作手柄帶動凸輪轉動時，觸點即分開或關合，所控制的線路即分?jǐn)嗷蚪油ā?nbsp;

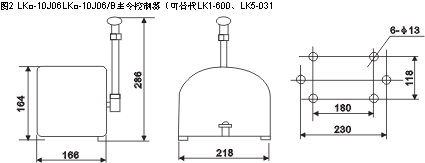

外型及安裝尺寸

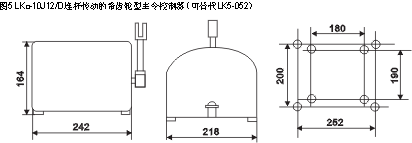

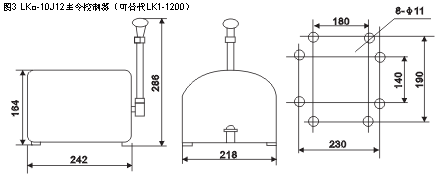

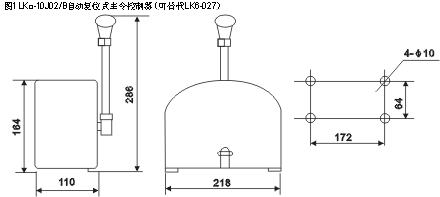

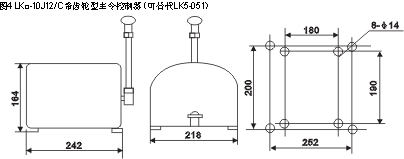

LK□、LK5G系列主令控制器具有LK1系列、LK5系列、LK17系列等多種主令控制器的安裝孔，并具有各系列主控制器全部功能。是極為理想的更新?lián)Q代產品，或替代產品，見圖1~5

使用與維修

   （一）整機出廠時手柄不裝配，用戶按裝手柄時應先將定位件裝于軸端的平槽位置，將螺桿擰入定位壓在平槽之上，用板手將螺桿上端螺母順時針方向擰緊，使螺桿與軸端保持足夠壓力，然后將螺桿下端螺母擰固在定位件之上，使用中發現手柄松動，可按上述操作方法緊固。
   （二）在運行過程中，如發現控制器觸頭落滿灰塵或因拉弧產生的氧化顆粒影響接通時，需用干布或小鋼銼清理干凈，不許用砂紙清理觸點。
   （三）軸承及齒輪轉動部分應經常涂上潔凈的潤滑油。
訂貨須知

   訂貨時須指明控制器的全稱型號（規格、電流種類、觸點數目、操作方式、關合表）為方便用戶選用本控制器我們?cè)诟戒浿刑峁┝巳珖�各系列主令控制器同LK□產品附關合表也可按LK1、LK5、LK15、LK16、LK17產品關合三月訂購，我們將滿足您的需求。例如：
LK□-10J12/41、3臺即約定發熱電流為10A，12個觸頭，關合表符合12/41的交流控制器3臺。
LK□-10Z-2/21B 3臺即約定發熱電流為10A，2個觸頭關合表符合2/21的直流控制器，自動復位式3臺。
LK□-10J11/72C 2臺即約定發熱電流10A，11個觸點，關合表符合11/72的交流控制器手柄操作帶齒輪型2臺。
您如果對LK□產品關合表不熟悉也可以按LK1、LK5等關合表訂貨如LK□-031/601、LK□-6/01、LK□051-816、LK□-027等我們都將及時為您準確提供所需產品。
注：本產品為右手操作，如您需要左手操作可在訂貨時指明。

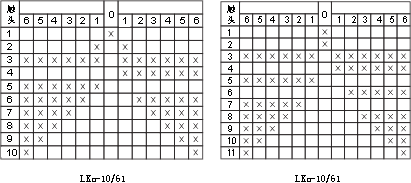

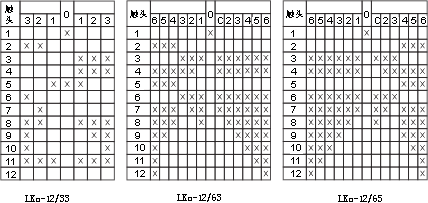

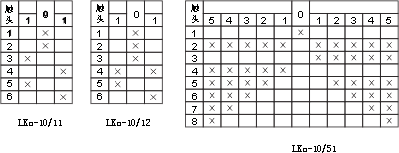

   后附所有關合表都是按外形圖所示的安裝方式時行操作，當手柄前推時（即零位的右邊部分關合），表示被控機構“上升”、“向前”。手柄后推時（即零位左邊部分關合）表示被控機構“下降”“向后”。

LK□、LK5G系列主令控制器
