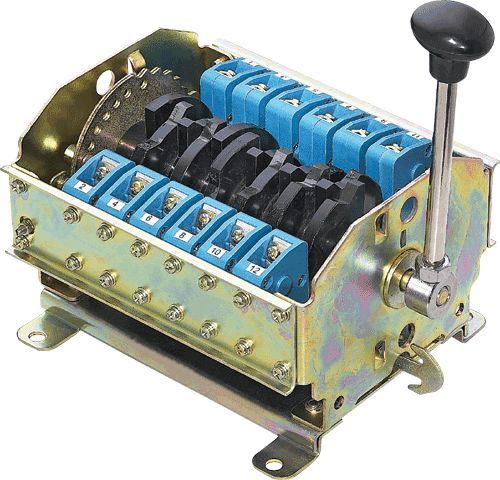

LK17系列主令控制器產品詳細說明：

LK17系列為非調整式主令控制器采用IEC標準，結構先進合理，工作可靠，操作方便與LK1產品相比體積和重量均減少三分之二，電壽命和機構壽命均提高2-3倍，有較高的機構性能。該產品的觸頭雙斷點，橋式結構，滅弧能力較強，直流含有永磁塊滅弧。所以本控制器安裝，使用維護極為方便，是理想的換代產品。
用途

LK17系列主令控制器，約定發熱電流10A，適用于交流50HZ，380V及以下，直流220V及以下。在傳動中，做頻繁轉換控制線路之用。
技術參數

(一)控制器的機械壽命不少于300萬次，電壽命不少于100萬次。
(二)控制器的觸頭數2-12個檔位數左、右各為1-6檔。
(三)根據被控制的線路的不同要求，主令控制器制成各種不同的工作圖表。
(四)控制器的觸頭接通和分?jǐn)嗄芰�達到交流AC-11直流DC-11的要求。

見表：

控制器	額定控制	接通條件				分?jǐn)鄺l件
類別	容量（VA或W）	電壓（V）	電流（A）	COSФ	L/R（ms）	電壓（V）	電流（A）	COSФ	L/R（ms）
AC-11交流	1000	380	42	0．15	/	380	2．6	0．20	/
DC-11直流	180	220	5．7	/	50	220	0．8	/	200

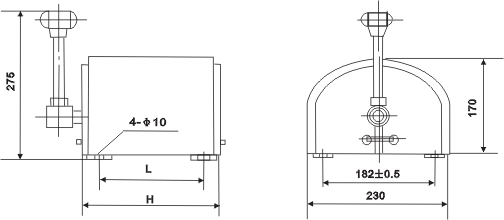

控制器的外型及安裝尺寸

型號	尺寸
	L		H
LK17-6/101	110±0.5		170
LK17-12/604	190±0.5		245

根據電路的不同要求，控制器制成各種不同的觸頭，工作圖表如下：


使用及維護
1、設有接線端子，接線方便，因滅弧室為雙斷點橋式結構。故電壽命和機構壽命是老產品幾倍。
2、維護極為方便。無須特殊工具。長期使用，如現觸頭開距小于3毫米時，應及時更換觸頭，并注意交流、直流。
3、在現場使用維護時，應注意安全，嚴禁帶電作業。如帶電作業時，應配帶安全具及保護用品，應有人監護以防意外事故的發生。
4、訂貨時必須注明控制器的型號：交流（J）、直流（Z）的標記。
