XLK23系列主令控制器產品詳細說明：

概述

XLK23系列主令控制器采用IEC標準，結構先進合理，在同等產品中，它體積小、重量輕、耐沖、安裝省力、使用輕便、維護簡單、尤其是不改變產品安裝尺寸，可直接替代LK1、LK5、LK16、LK17、LK18、LKW等控制器。本產品用于冶金、起重、礦山、機械、軋鋼等行業的傳統電器控制。

型號及意義

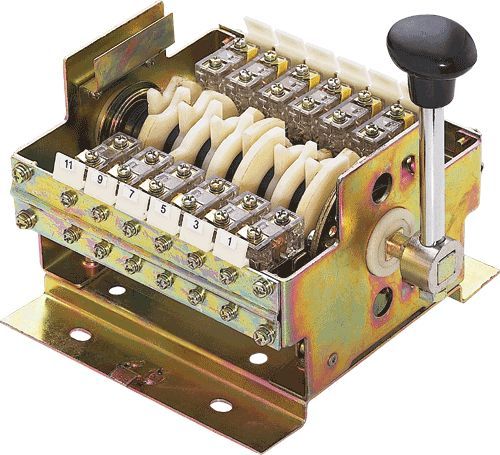

結構概述及說明

LK23系列主令控制器用鋼板制作，又有獨特的方軸，方孔固定件用于固定手柄。主要部件有觸頭合，凸輪系統棘輪系統，滅弧室，由工程塑料制成，透明密封性能好，特點耐腐蝕，耐磨損壽命高。
主要技術參數
控制器的機械壽命不少于300萬次，電壽命不少于100萬次,直流不少于40萬次。接通與分斷見下表：

使用類別	額定工作電壓（V）	接通條件			分斷條件			通斷次數	操作頻率/小時
AC-15	380	l（A）	U（V）	CosФ	l（A）	U（V）	CosФ	100萬	1200
		2．6	380	0．7	2．6	380	0．4
DC-13	220	0．8	220	150ms	0．8	220	150ms	40萬	1200

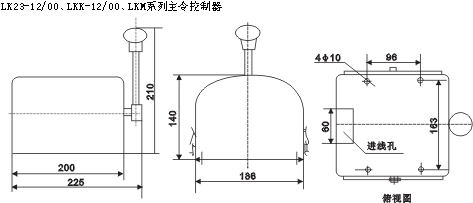

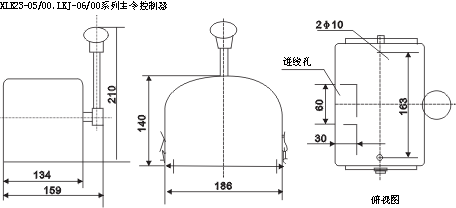

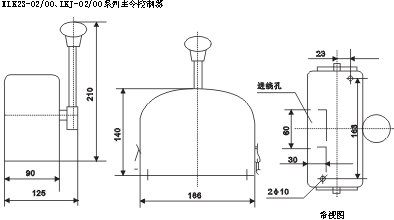

XLK23系列主令控制器外型及安裝尺寸



使用和維修

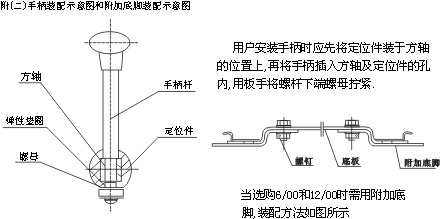

1、手柄和附加底角見附表（二）
2、如果控制器觸頭磨損超過1/2時應更換觸頭盒。注意交、直流。
訂貨須知

訂貨時須指明控制器的全稱型號（規格，電流種類，觸頭數目，操作方法關合表等）。
您在訂貨時既可選用XLK23產品的關合表，也可按LK1 LK5 LK15 LK16 LK17 LK18產品的關合表訂貨。
