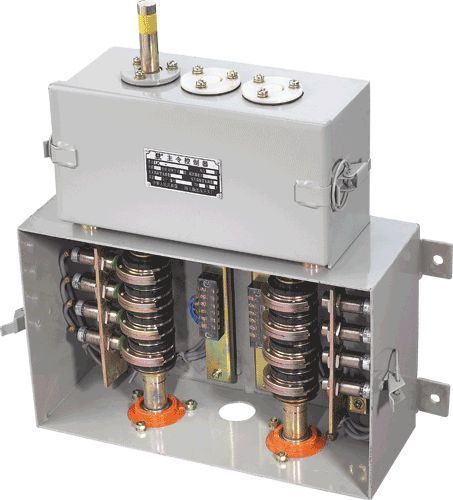

概述

XLKT8系列主令控制器采用IEC標準，有交流、直流、編碼器式和無觸點式等工作形式。可接編碼器，進行數字顯示及控制。結構精簡，觸頭盒通斷速度快，滅弧效果好，電壽命高。調整精度高，可方便進行0.1度（或更小）調整。
用途及分類-用于限位、機械編程控制

1 、可調式主令控制器，適用于交流380V以下；直流220V以下，用于翻鋼、拔鋼、推鋼、壓下、高爐上料、氧槍提升、轉爐傾動、軋機等設備，在機械傳動裝置中，作頻繁轉換控制線路，實現程序、順序的限位、定位控制之用。
2、無觸點控制器是用接近開關作開關元件，適用于工控機、PLC控制的設備，做信號切換控制。

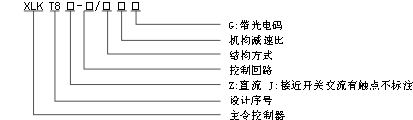

型號意義



工作條件及安裝條件

周圍空氣溫度及濕度
溫度極限值為+70℃~-25℃，24小時內其平均值不超過+35℃；月平均最大相對濕度不超過90%，允許因溫度變化發生在產品表面上凝露。
注：對使用在周圍空氣下限為-25℃時工作條件，用戶應于定貨時申明。
防護等級為IP55；污染等級為3級。

技術參數

10A控制器觸頭的分斷能力達到交流AC-15、直流DC-13的要求。其電壽命交流不少于100萬次，直流不少于40萬次接通與分斷。控制器的機械壽命不少于300萬次。

調整與工作過程

閉合位置調整
凸輪片的圓周上標有角度值，根據閉合程序進行調整。凸輪片在理論上可以進行無限小的調整。
操作方法如圖所示

在預調時，也可先用扳子將凸輪軸固定，再用扳手轉動凸輪片即可獲得您所需要閉合角度。
在精調時：將扳手勾住凸輪凹槽所需的方向，用器物適度敲打扳手，即可達到0.1度以下的精度。
新老型號對照表

表一（注：本表為XLKT8系列技術升級版）

注：本控制器需加光電編碼的可以商定

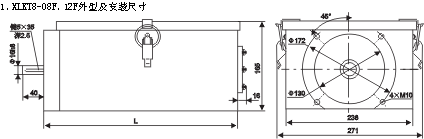

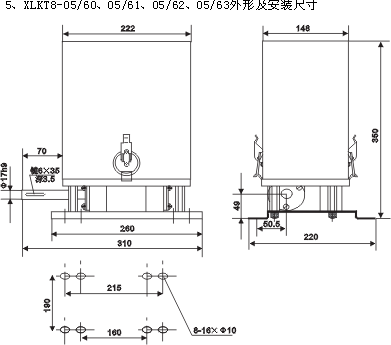

外形及安裝尺寸

表4外形尺寸

表2 外型尺寸

表3 外型尺寸

無觸點控制器的使用
工作時，首先將接近開關按接線圖接好，然后啟動系統工作。
（注意：檢測時應帶阻性負載！負載可為繼電器等）

其應用接線圖例如下：

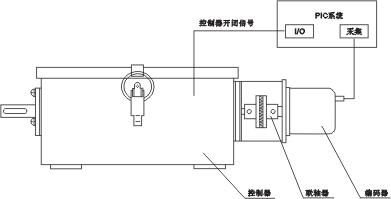

編碼器式控制器結構及原理
編碼器式控制器安裝配備與凸輪軸同步轉動的編碼器，實現既有開關量輸出，又有編碼器輸出，達到通訊控制的要求。

使用與維修

使用
XLKT8系列控制器，帶有附腳，體積小、重量輕，安裝極為方便，在更換舊式LK4系列主令控制器時，無須改變安裝尺寸及軸距，即可直接接替換。

維護
本控制器維護極為簡便；帶變速裝置的要定期注油。觸頭盒可任意調整及拆裝，觸頭銀點磨損達觸點厚度二分之一時，應更換觸頭盒。更換時應注意交流、直流。接近開關的更換應注意開關技術數據要相同，接線要注意極性。
訂貨須知

訂貨時須指明
主令控制器的型號；交流、直流（Z）；有觸點、無觸點（J）。
XLKT8-08/14、XLKT8-24/14、XLKT8-08/13、XLKT8-24/13型主令控制器尚須說明減速器傳動比。
選用無觸點控制器，應注明接近開關的工作電壓AC220V、DC24V；常開型號或常閉型；二線制或三線制或四線制。
選用編碼器式控制器應給出編碼器型外形安裝尺寸
定貨時可參照新老型號對比表選型（見表3）
在工業PC及PLC所控回路中的控制器，如高爐上料系統、探尺系統、轉爐傾動系統、氧槍提升系統中所使用的主令控制器應選用無觸點的控制器。
例：LK4-188/3改用XLKT8-24/13二線制型主令控制器。電壓24V，直流，數比1：16.65。本廠承接各種非標準主令控制器并提供各種配件。
