JDZS系列交流電磁失電制動器產品詳細說明：

 1、簡介 Applications
JDZS系列交流電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Y系列電動機配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、印刷、包裝等機械中，及在斷電時（防險）制動等場合。

JDZS系列交流電磁失電制動器具有結構緊湊、適用性廣、工作頻次高、動作靈敏、制動可靠、安裝接線方便、無需整流器、制動時間快于直流制動器等優點，是一種理想的自動化執行元件。

2、JDZS系列交流電磁失電制動器主要性能參數：Main Technical Data

規格Specifications 數據Contents 名稱Item names	05	08	15	30	40	80	150
配套YEJ電機機座號 YEJ Motors Model Numbers	71	80	90	100	112	132	160
額定力矩(N.m) Rated Braking Torque	5	8	15	30	40	80	150
額定功率P20℃(W) Rated Power	60	70	80	90	120	200	250
最大工作氣隙δ max (mm) Maximum Working Air Crach	0.8	1	1	1	1	1.2	1.2
額定電壓(V AC) Rated Voltage	380V（三相）
允許最高工作轉速(rpm) Allowable Max Speed	3000	3000	3000	3000	3000	3000	3000

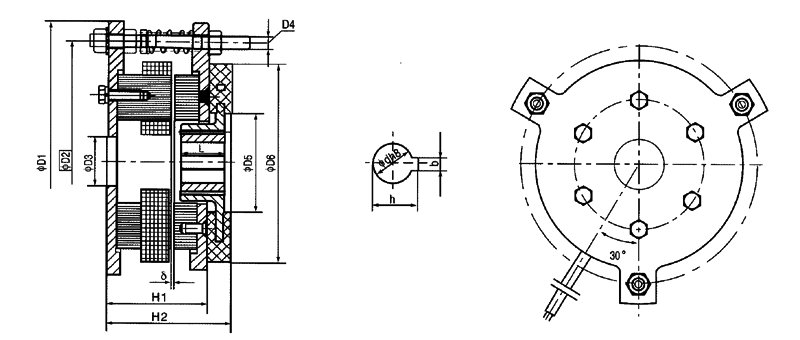

3、JDZS系列交流電磁失電制動器外形及安裝尺寸：Overall and intallation Dimensions

4、安裝：Installation

安裝注意事項 Warning
摩擦片及銜鐵表面不得有油污，必須保持清潔；
安裝時必須保證氣隙“δ”；
齒輪套不得有軸向竄動。
安裝后將鎖緊螺母鎖緊在電機后端蓋或法蘭盤上。

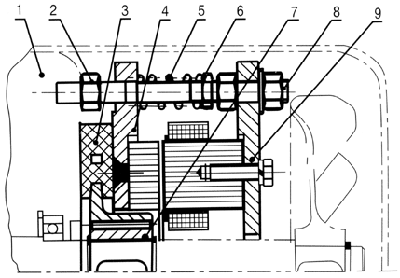

安裝示意圖：
Example for lnstallation
1、電機端蓋 motor side hood
2、鎖緊螺母 locking bolt
3、制動盤 braking
4、銜鐵組件 hollow bolt
5、彈簧 spring
6、調節螺母 adjustable bolt
7、齒輪套 gear sleeve
8、安裝螺釘 fixing screws
9、磁軛組件 magnetic yoke
