DZD系列單片電磁制動器產品詳細說明：

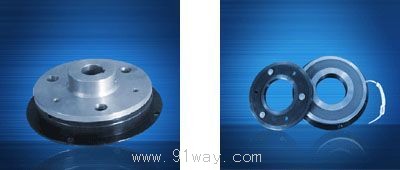

DZD系列單片電磁制動器

DZD系列系通電工作單摩擦副型制動器，摩擦副為無石棉復合材料/鋼。產品結構簡單，制動延遲時間短，制動力矩大。適用于機械傳動系統中需要制動或定位要求的場合。如精密機床、印刷機械、包裝機械、試驗設備及辦公機械等傳動系統中的制動及定位。
2、主要性能參數：Main Technical Data

規格Specifications 數據Contents	DZD-0.6	DZD-1.2	DZD-2.5	DZD-5		DZD-10	DZD-16	DZD-25	DZD-32	DZD-50	DZD-100
額定力矩(N.m) Rated Braking Torque	6	12	25	50		100	160	250	320	500	1000
額定功率P20℃(W) Rated Power	13	16	20	32		40	45	54	60	80	100
額定電壓(V DC) Rated Voltage	24	24	24	24		24	24	24	24	24	24
接通時間 Connecting Time T1	55	75	120	140		230	250	303	380	450	505
斷開時間 Disconnecting Time T2	15	25	35	45		60	90	170	200	160	330
工作最高轉速 Allowable Max Speed	3600	3600	3000	3000		2500	2500	2500	2000	2000	1500

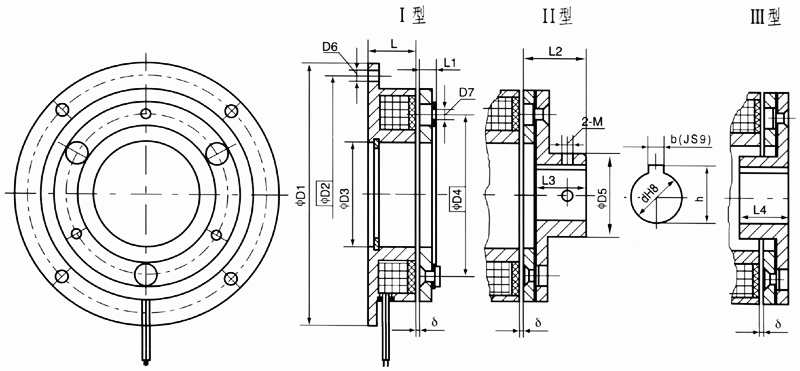

3、外形及安裝尺寸：Overall and intallation Dimensions

尺寸 型號	d	D1	D2	D3	D4	D5	D6	D7	M	L	L1	L2	L3	L4	b	h	δ
DZD-0.6	15	80	72	35	50	26	4-4.3	3-4.1	M4	19	3.5	23.5	20	20	5	17.3	0.3
DZD-1.2	20	105	95	42	66	35	4-5.5	3-4.1	M6	21	4.7	24.7	20	20	6	22.8	0.3
DZD-2.5	25	130	118	52	80	41	4-5.5	3-5.2	M6	23	6.8	31.8	25	25	8	28.3	0.4
DZD-5	30	158	147.5	62	101	49	6-5.5	3-6.2	M8	28	8.4	38.4	30	30	8	33.3	0.4
DZD-10	35	190	175	80	120	65	4-9	3-8.2	M8	26	9.1	47.1	38	38	10	38.3	0.5
DZD-16	43	230	215	100	158	83	4-9	3-10.2	M8	30	11.2	56.2	45	45	12	46.3	0.5
DZD-25	50	270	250	110	182	90	4-9	3-10.2	M8	34	12.3	60.3	48	48	14	53.8	0.6
DZD-32	55	290	270	120	210	100	4-11	3-12.2	M10	38	12.6	67.6	55	55	16	59.3	0.8
DZD-50	60	310	290	130	220	105	4-11	4-12.2	M10	38	15.5	75.5	60	60	18	64.4	0.8
DZD-100	70	440	420	200	315	148	8-12.5	4-16.2	M12	50	17.5	93.5	76	76	20	74.9	0.8

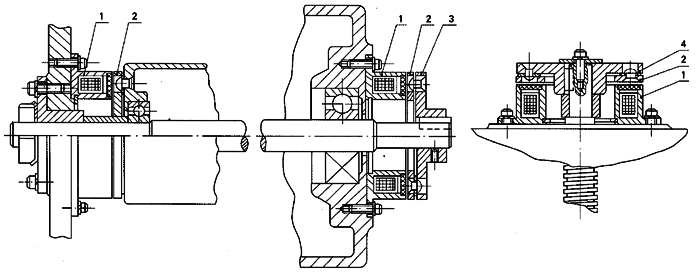

4、安裝：Installation

安裝注意事項 Warning
摩擦片及銜鐵表面不得有油污，必須保持清潔；
安裝制動器必須保證同軸度不大于0.1mm；
與制動器配合的軸孔與軸精密度為H8/h7
制動器主、從動側需固定，不允許有軸向竄動，同時必須保證工作氣隙“δ”
