DMZ3系列電磁失電制動器產品詳細說明：

1、簡介
DMZ3系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Ｙ系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。
這種制動器具有結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠等優點，是一中理想的自動化執行元件。

2、DMZ3系列電磁失電制動器性能參數：Main Technical Data

	DMZ3-05	DMZ3-08	DMZ3-15	DMZ3-30	DMZ3-40	DMZ3-80	DMZ3-150	DMZ3-200	DMZ3-300	DMZ3-450
配套YEJ電機機座號 YEJ Motors Model Numbers	71	80	90	100	112	132	160	180	200	225
額定力距 Rated Torque(N.m)	5	8	15	30	40	80	150	200	300	450
額定功率 P20 ℃ Rated power(W)	30	40	55	70	85	100	120	135	170	180
接通時間 Engaging time (≤ms)	63	87	110	140	152	165	214	252	303	359
斷開時間 Disanganing time (≤ms)	55	72	95	120	130	140	180	210	250	270
最大工作氣隙& max(mm) Maximum Working Air Crack	0.8	1	1	1	1	1.2	1.2	1.2	1.5	1.5
額定電壓 Rated Voltage(V DC)	99	99	99	99	170	170	170	170	170	170
允許最高工作轉速 Allowable Max Spead(rpm)	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000

3、手動釋放裝置使用說明：
這是一種能軟、硬釋放的手動裝置。當旋緊釋放螺釘，通過鋼球推動釋放板，從而拉動銜鐵解除制動，旋松螺釘，銜鐵通過彈簧力復位，恢復制動狀態，即為硬釋放；軟釋放時須將釋放　換為手柄，向后端扳手現即可解除制動。（參見安裝示意圖）

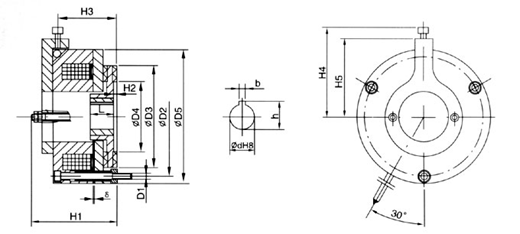

4、外形及安裝尺寸：Overall and Installation Dimensions

尺寸Size 規格Specifcations	d	D1	D2	D3	D4	D5	b	h	H1	H2	H3	H4	H5	L	δ
DMZ3-05	14.8	3×M5	90	78	51	102	5	16.2	56	2	35	80	62	20	0.2
DMZ3-08	19.8	3×M5	105	92	65	118	6	21.6	66	3	43	85	70	20	0.3
DMZ3-15	24.8	3×M6	114	98	65	128	8	28.1	75	3	50	95	76	25	0.4
DMZ3-30	29.5	3×M6	133	118	80	147	8	32.8	75	3	51	106	88	30	0.4
DMZ3-40	29.5	3×M8	150	131	90	167	8	32.8	78	3	51	118	98	30	0.5
DMZ3-80	39.5	3×M8	170	151	104	188	12	42.8	91	3	62	130	110	30	0.5
DMZ3-150	44.5	4×M10	202	181	120	222	12	47.8	95	3.5	68	150	128	35	0.6
DMZ3-200	53	4×M10	244	220	140	265	16	57.3	110	3.5	72	180	150	40	0.6
DMZ3-300	59	4×M12	280	254	170	310	18	63.4	127	3.5	88	205	175	50	0.8
DMZ3-450	65	4×M12	300	274	180	330	18	69.4	130	3.5	93	220	185	56	0.8



5、安裝:安裝注意事項

摩擦片及銜鐵表面不得有油污，必須保持清潔。
安裝時必須保證氣隙“δ”。
花鍵套不得有軸向竄動。
安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

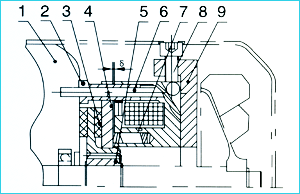

6、安裝示意圖
Examples for Installation
1、電機端蓋 motor side hood
2、空心螺栓 hollow boit
3、制動盤 braking
4、銜鐵 barmature
5、花鍵套　spline type axle sleeve
6、安裝螺釘　fixing screws
7、磁軛組件 magnetie yoke
8、釋放螺釘 releasing screws
9、釋放板 relessing board
