輸出形式

型號

接線方式

漫反射式

直流NPN三線常開

S18S03-1K

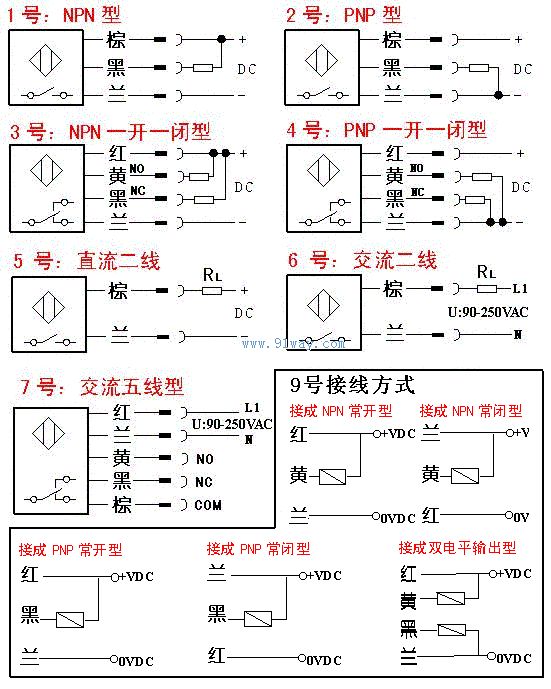

見（1）號接線圖

直流NPN三線常閉

S18S03-1B

直流PNP三線常開

S18S03-2K

見（2）號接線圖

直流PNP三線常閉

S18S03-2B

直流四線多功能輸出

見（9）號接線圖

交流二線SCR輸出

見（6）號接線圖

交流五線繼電器輸出

見（7）號接線圖

鏡反射

直流NPN三線常開

S18S2M-1K

見（1）號接線圖

直流PNP三線常開

S18S2M-2K

見（2）號接線圖

直流四線多功能輸出

見（9）號接線圖

交流五線繼電器輸出

見（7）號接線圖

對射式

直流NPN三線常開

S18S8M-1K

見（1）號接線圖

直流PNP三線常開

S18S8M-2K

見（2）號接線圖

交流二線常開輸出

見（9）號接線圖

交流五線繼電器輸出

見（7）號接線圖

檢測距離

漫反射型：30cm

工作電壓

直流型：10-30VDC

鏡反射型：2m

對射型： 8m

靜態電流

DC三線型≤20mA

回差值

不大于檢測距離10%

響應頻率

200Hz

指向角

3-20°

電流輸出

200mA

調節方式

防護等級

IP66

殘留電壓

DC三線式：≤1.5VDC，AC二線式：≤12VAC

溫度影響

在-25℃到+70℃范圍內，對在+25℃時的檢測距離是在10%以下

絕緣電阻

≥50MΩ Min （500VDC Mega基準）

耐壓

1500VAC 50/60Hz 一分鐘

抗振動

抗振動：10-55Hz（周期每分鐘）復振幅1mm，X、Y、Z各方向2小時

抗沖擊

抗沖擊：500M/S²( 50G )  X、Y、Z各方向3次

環境溫度

工作時 : -30 to +80℃(未結冰狀態下)

儲存時 : -30 to +80℃未結冰狀態下 )

環境濕度

工作時: 35 to 95% RH

指示燈

動作顯示（紅色）

連接方式

電纜連接（長度2m）
