YB4328,YB4330型雙蹤示波器產品詳細說明：

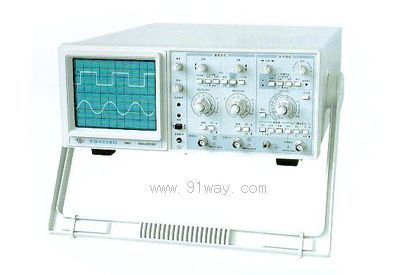

YB4328,YB4330型雙蹤示波器

功能特點
通過擴展功能可將靈敏度提高至1mV/div；
掃描系統采用了全頻帶觸發石自動掃描電路；
靈活方面的觸發式可供分別選擇某一通道信號或外輸入信號出發的功能；
具有交替觸發的功能，能同事官場兩路不相關信號；
設有觸發輸入端，可隨觸發通道輸出CH1或CH2信號用于外測頻率計。

主要性能和指標

項目 / 型號		YB4328	YB4330
垂直 系統	偏轉系數	5mV/div～10V/div，按1-2-5進位共分11檔，誤差±5%
	擴展倍率	×5±10%
	工作方式	Y1、Y2、交替、繼續、疊加、X-Y
	頻帶寬度	AC：10Hz～20Hz，-3dB	AC：10Hz～30Hz，-3dB
		DC：10Hz～5MHz，-3dB	DC：0～30MHz，-3dB
	擴展后寬帶	AC：10Hz～5MHz，-3dB；
		DC：0～5MHz，-3dB
	輸入阻容	1±5%MΩ//≤30pF(直接)；10±5%MΩ//≤23pF(經探極)
	輸入電壓	400V（DC+ACp-p）
水平 系統	顯示方式	自動、觸發、鎖定、單次
	掃描時間系數	0.1μs/div～0.2s/div按1-2-5進位共分20檔，誤差為±5%
	擴展	×5誤差為±10%
觸發 系統	觸發源	Y1、Y2、交替、電源、外
	耦合	AC/DC、常態/TV、外
	機性	+、-
	同步頻率范圍	自動50Hz～20MHz	自動50Hz～30MHz
X-Y 方式	信號輸入	X軸：Y1 Y軸：Y2
	偏轉系數	同Y1
	頻率響應	AC：10Hz～1MHz，-3dB；DC：0z～1MHz，-3dB
	輸入阻容	同Y1
	輸入電壓	同Y1
Z軸 系統	輸入電壓	50V(DC+ACp-p)
	輸入阻容	10kΩ
	頻率范圍	DC～5MHz
校準 信號	波形	方波
	幅度	0.5Vp-p±2%
物理 特性	頻率	1kHz±2%
	電源	AC 220V±10%
	頻率	50Hz±5%
	視在功率	約35VA
	外在尺寸及質量	130H×320W×400D（mm）約7.2kg
